UG编程建议：

初学者首先把每个指令特有的图标熟记，因为仔细观察，会发现图标已经将命令自身的含义表述的非常清楚,理解后更容易学习。

切削方式：

往复加工

: 最常用在加工无边界和凸起的平面，刀路只走直线，来回切削。优点：来回走刀效率高，刀路美观，加工表面度好。

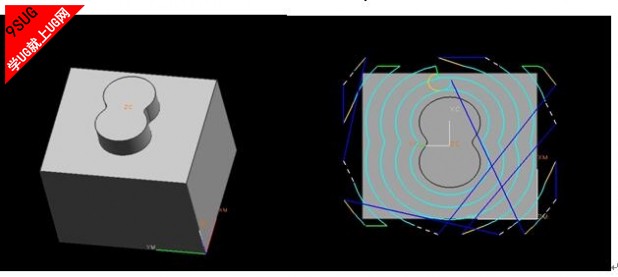

UG编程生成刀路的原理：根据工件的外形轮廓，依次往外或者往内按照一定步进距离一圈一圈的偏置。比如一个平面中心有个8字形的凸起（也叫岛屿），那么我们生成的开粗刀路就是8字形，然后8字形的刀路一圈一圈往外扩。

跟随部件

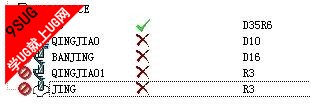

：最常用的一种切削走刀方式，一定熟记。其根据最大外形轮廓向外或向内偏置。并且按照最优的路径往复切削不单是走直线，而且可以走曲线，属于两轴联动。优点：可以加工任何形状规则或者不规则的产品，自动生成最优的切削路径，对工件整体开粗，快速去掉大量的余料。效率高（对比跟随周边模式）。缺点：抬刀较多（很多时候可以接受），只适合粗加工和半精加工。需要特别注意设置的参数：1切削—连接---打开刀路—变换切削方向（进一步减少抬刀次数）2 方法—传送方式：如果选择先前平面模式，则进给率选项--横越值一定要赋予一个数值，比如6000.或8000清角：用于型腔开粗后，换刀加工的必要步骤，大直径刀具开粗后，小直径刀具中光之前，一定要用小刀对大刀加工过的部位进行清角，以防止小刀中光加工时撞刀发生。所以一般型腔产品的加工步骤举例如下：

清角方法：使用3D 基于层参考刀具实际加工中清角最常用的方法是参考刀具，我们重点掌握此种方法即可。 UG编程.jpg

参考刀具：如果准备用D4的刀具清理上一把D12开粗后留下的残料，那么D12就是参考刀具，选择参考刀具的原则是大于等于上一把开粗刀具的直径，例如以上可以选择D12或者D14。注意事项：余量的设置，D4清角时为了不碰到工件侧壁，留的余量值应该大于等于D12开粗时留得余量，比如D12开粗余量0.3，那么D4清角余量可以留0.4参考刀具的使用一般用在型腔铣中。如果当前刀具小于参考刀具的二分之一，比如D4对D12，切削模式选跟随工件如果当前刀具大于等于参考刀具二分之一，比如D6对D12，切削模式可选配置文件跟随周边（不建议使用）：适合简单外形轮廓的零件，原理是根据最大外形轮廓和最大内形轮廓共同生成刀路。可以灵活改变切削的方向，因为不抬刀所以效率较低。参数设置：切削—切削方向向内（加工岛屿）或者向外（加工形腔侧壁）清壁：补刀的意思，即加工完成后对零件的外形轮廓再走一刀，保证完全切削。

轮廓加工

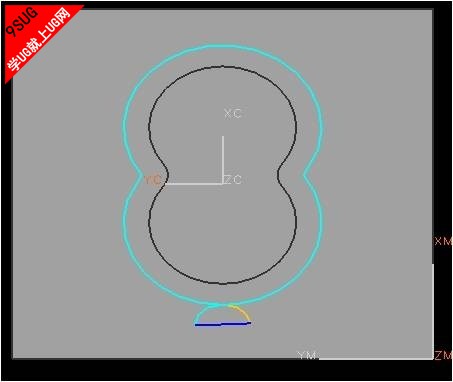

：翻译的不好。只在工件最大外形处生成刀路，那么大家可以想到，这种切削方式只适合于精加工，也就是在毛坯已经被大量去掉的情况下，最后精刀加工到位。
