以下是关于“建模大赛3D0302例球形端槽产品设计”的免费UG教程操作解析，整合NX软件相关功能模块及命令应用方法：

---

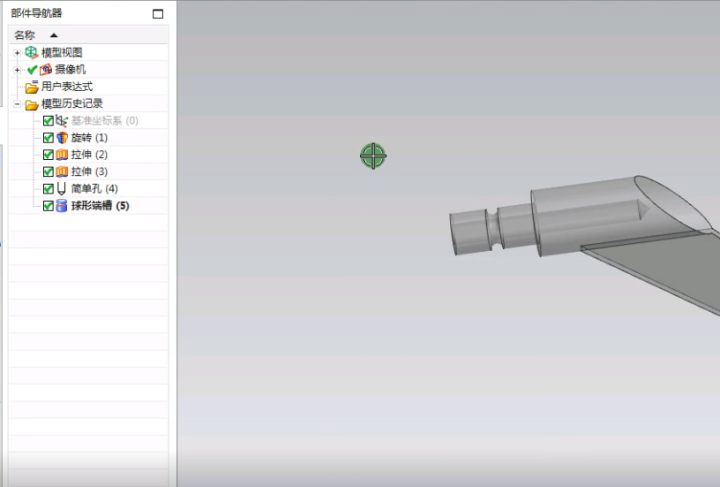

‌二、球形端槽产品设计流程分解‌‌1. 主体结构拉伸成型‌

• ‌操作步骤‌：

  • 新建部件文件，选择X-Y平面进入草图模式；
  • 绘制基础截面轮廓（如圆形或矩形），添加几何约束及尺寸标注；
  • 返回建模模块，使用“拉伸”命令，设置对称拉伸参数（如高度20mm），生成对称实体特征58。


‌2. 球形端部旋转生成‌

• ‌关键技术‌：

  • 在X-Z平面绘制旋转截面（半圆形草图），定义旋转轴为Z轴；
  • 应用“旋转”命令，选择截面与旋转轴，设置旋转角度为360°，生成球形端部结构5。


‌3. 中心孔位精确打孔‌

• ‌参数设置‌：

  • 使用“简单孔”命令，指定孔中心点位置（可通过捕捉圆心或坐标定位）；
  • 设置孔直径为8mm，深度贯通主体，完成中心通孔设计5。


‌4. 球形端槽细节处理‌

• ‌特殊命令应用‌：

  • 进入“槽”功能子菜单，选择“球形端槽”类型；
  • 指定槽放置面（球形端部内壁），设置槽直径、深度及球形端部半径（如R5mm），生成均匀分布的环形槽结构58。


---

‌三、命令综合应用技巧‌

• ‌草图约束优化‌：通过尺寸驱动与几何约束联动，确保拉伸、旋转特征参数化修改的稳定性5；
• ‌特征顺序调整‌：建议依次完成主体拉伸→端部旋转→中心孔→端槽，避免后期特征因依赖关系报错5；
• ‌可视化验证‌：利用NX动态截面工具检查内部槽位尺寸，结合“测量距离”功能验证装配兼容性8。


---

‌四、扩展学习建议‌

• ‌实战案例库‌：参考UG网“工厂案例”模块，下载类似产品图纸（如阀体、模具镶件），对比不同工艺参数对槽结构的影响7；
• ‌高阶功能探索‌：学习NX创意塑型框架（如扫掠框架、管道框架），提升复杂曲面槽位的设计效率6。


---

本教程通过四个核心命令的协同应用，完整复现球形端槽产品设计流程，适用于机械零件、模具模仁等场景。UG软件的参数化设计逻辑与模块化命令组合，可显著提升复杂结构建模效率57。
