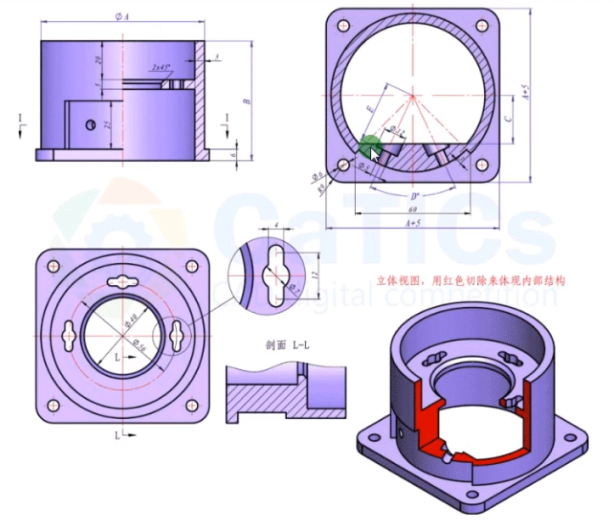

本教程针对建模大赛第二届第三例"圆柱斜孔设计"案例，总结关键设计步骤如下：

一、基础结构搭建

• 新建模型文件并保存专用文件名（建议包含版本标识与案例编号）2
• 创建方形底座：

  • 选择XY平面进入草图环境
  • 使用矩形工具绘制基础轮廓
  • 设置拉伸参数（高度建议15-20mm）完成实体24


二、圆柱体成形

• 在底座顶面新建基准平面：

  • 使用偏移或旋转角度方法建立斜面基准（典型角度30-45°）4

• 圆柱体建模：

  • 在基准平面绘制同心圆（直径ø30-50mm典型值）
  • 双向拉伸（高度约25-35mm）形成凸台结构24


三、斜孔特征创建

• 角度定位：

  • 通过三点法建立斜孔轴线（注意图纸标注角度）4

• 孔特征制作：

  • 绘制斜孔截面草图（直径ø8-12mm常见规格）
  • 使用拉伸求差命令穿透圆柱体24

• 倒角处理：

  • 对孔口边缘进行C1-C2倒角修饰4


四、质量验证

• 使用测量工具检查关键尺寸：

  • 斜孔轴线与底面夹角误差≤0.1°
  • 孔直径公差控制在±0.05mm内4

• 执行干涉检查：

  • 重点验证斜孔与相邻特征的拓扑关系2


该案例重点训练角度基准面创建、非正交特征定位等核心建模能力。实际操作时建议开启部件导航器记录特征树，方便后期参数调整24。对于复杂斜孔阵列，可尝试使用镜像特征或圆周阵列工具提升效率4。
