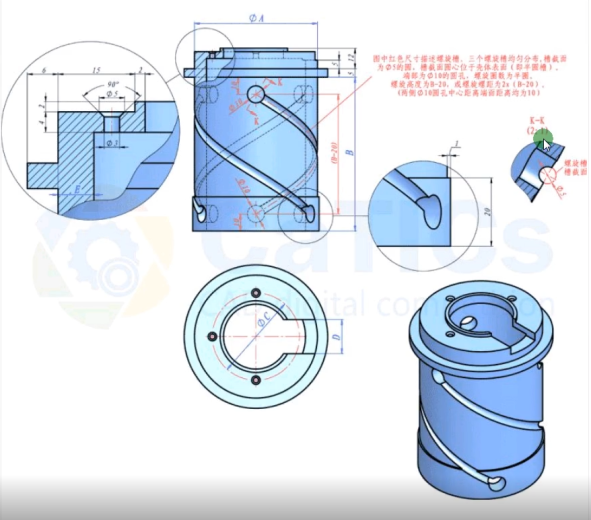

UG免费教程下载，建模大赛02_04螺旋缠绕曲线画图实例

本节教程以圆柱体为基体，演示通过螺旋线、管道及布尔运算创建缠绕开槽特征的全流程。

1. 创建圆柱基体

• 打开UG软件，新建模型文件。
• 执行【菜单】→【插入】→【设计特征】→【圆柱体】，选择“轴、直径和高度”类型，设置矢量为Z轴、起点为原点，输入直径（如30mm）和高度（如60mm），点击确定完成圆柱创建。


2. 绘制缠绕螺旋线

• 进入【插入】→【曲线】→【螺旋线】，选择“沿脊线”类型。
• 预先在草图中绘制圆形作为脊线（例如直径25mm），设置螺旋线参数：起始半径与脊线一致，螺距为5mm，圈数为4，方向为右旋，生成缠绕圆柱体的螺旋轨迹。


3. 生成螺旋实体

• 执行【插入】→【扫掠】→【管道】，选择螺旋线为路径，输入管道直径（如3mm），勾选“合并”选项，将螺旋线生成实体管道，并与圆柱体合并。


4. 布尔运算创建开槽

• 在圆柱端面创建草图，绘制矩形截面（宽度2mm、深度1mm），使用【拉伸】命令沿圆柱轴向拉伸至贯穿，形成切割体。
• 执行【插入】→【组合】→【求差】，选择圆柱体为目标体，拉伸体为工具体，点击确定完成开槽。


5. 优化细节

• 调整槽体定位：通过【定位槽】命令选择圆柱端面为基准，输入偏移值（如0mm）精确定位。
• 渲染检查：对模型进行渲染，确认螺旋槽与圆柱体的贴合度及实体完整性。


本教程通过螺旋线参数化设计、管道实体生成及布尔运算的组合应用，实现了复杂缠绕特征的快速建模，适用于螺纹、流道等工业零件设计。
