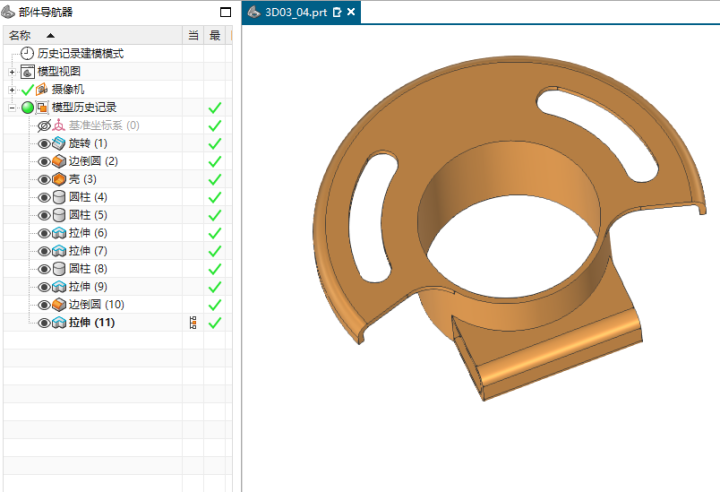

本节免费UG下载教程共用了11步，几何体在建模的过程中，用到了旋转、边倒圆、抽壳、圆柱、拉伸、圆柱、边倒圆等命令；

步骤1：旋转构建主体轮廓‌

新建模型文件后，通过【旋转】命令生成基础几何体。选择基准坐标系平面绘制半圆形草图，指定旋转轴后设置角度为360°完成实体成型68。旋转参数需确保截面开放端朝向旋转轴，避免生成错误空腔8。

---

‌步骤2：边倒圆优化边缘过渡‌

激活【边倒圆】功能，选中旋转体上下端面边缘线，设置半径参数为10mm。对于非对称结构，可在“可变半径点”中添加多点控制（如0%、50%、100%位置分别定义R10/R20/R10），实现渐变圆角效果36。倒角时需勾选“对称”选项以维持几何平衡4。

---

‌步骤3：抽壳创建薄壁结构‌

执行【抽壳】命令，类型选择“移除面抽壳”，厚度设为5-10mm。需注意：

• 抽壳方向设置为向内或向外，根据设计需求调整；
• 移除顶部或底部面时，需检查相邻面连续性以避免破面16。


---

‌步骤4：拉伸生成支撑结构‌

在抽壳后的几何体侧壁绘制矩形草图，使用【拉伸】命令创建加强筋。设置终止距离为15mm，布尔运算选择“求和”以确保与主体融合8。拉伸方向需垂直于草图平面，必要时启用对称拉伸选项8。

---

‌步骤5：圆柱体配合装配特征‌

通过【圆柱】命令添加连接部件。定位时采用“点到点”模式，捕捉几何体圆心作为圆柱中心，直径设为20mm，高度与主体结构匹配18。对于多个圆柱阵列，可使用“实例特征”中的圆形阵列功能快速复制8。

---

‌步骤6：二次边倒圆增强安全性‌

对拉伸特征与圆柱交接处进行二次倒圆角，半径设为2-3mm。选择“凸度”控制参数可调整圆角曲率分布，改善应力集中问题57。复杂边线可通过“相切曲线”快速全选4。

---

‌建模要点总结‌

• ‌参数精准控制‌：旋转草图需完全约束尺寸，抽壳厚度建议不超过主体直径1/568；
• ‌布尔运算顺序‌：先完成主体结构再添加附属特征，避免后续操作影响已有实体8；
• ‌细节优化‌：隐藏基准坐标系提升视图整洁度，复杂倒圆角建议分阶段实施。
