在NX中,通过UG部件族可以创建标准件,并且还可以根据指定的位置自动约束。使用标准件自动约束的方法:在重用库中,选择标准件,拖拉并同时选择孔的圆柱面。
UG部件族
部件族添加自动约束的方法:

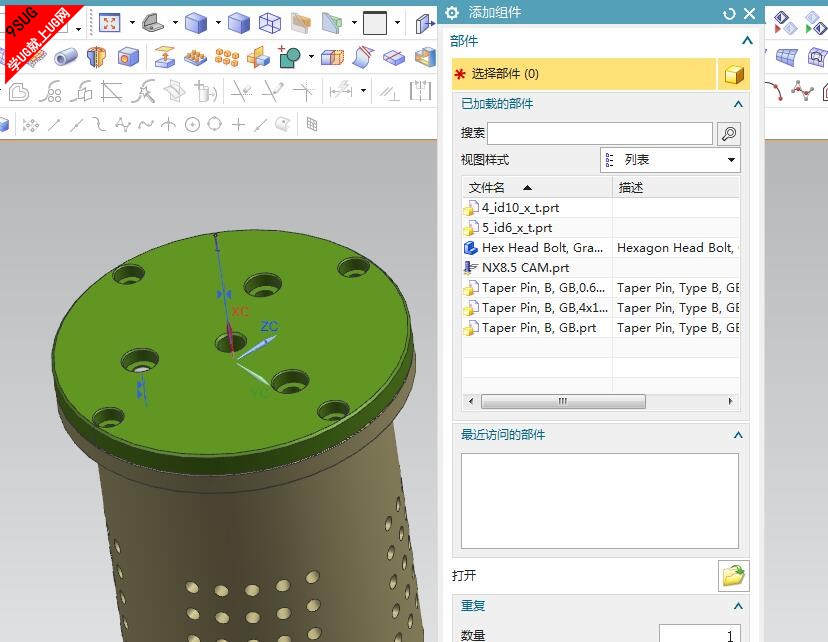

1.打开一个装配,将标准件的模板文件作为组件添加;使用“装配”->“组件”->“添加组件”功能将标准件选择并添加,弹出“选择族成员”对话框。在“选择族成员”对话框中,点击“选择模板”按钮,添加标准件模板文件。
2.为模板文件添加约束,添加的约束为通用的约束,比如螺钉,可以添加面贴合和中心对齐约束;
3.通过“装配”->“组件位置”->“记住装配约束”,为标准件的模板文件记住约束。在“组件”一栏中,选择目标组件,这里既标准件;在“要记住的约束”一栏中,选择跟该组件相关的约束。
部件族删除自动约束的方法:
1.打开一个装配,将标准件的模板文件作为组件添加;
2.根据弹出的“重新定义约束”为标准件的模板文件添加约束。这里不需要在添加的标准件上选择对象,直接在需要添加位置上选择。
3. 通过“装配”->“组件位置”->“记住装配约束”,为标准件的模板文件删除约束。注意:“记住的约束”对话框刚开始是没有“移除已记住的约束”选项,必须选择存在自动约束的组件后,才会显示。
|
