CAD教程概述：
        不同的设计师，其使用的软件版本不一样，如果你用的是2015绘制的图形，不经过处理，低版本的软件打不开，此教程就为小伙伴们讲解下如何让低版本打开高版本图形；

CAD绘图步骤：
1、用高版本CAD绘制完图形后，直接保存，低版本是打不开此图档；

2、为了让低版本打开高版本绘制的图档，需要对图档执行另存为；

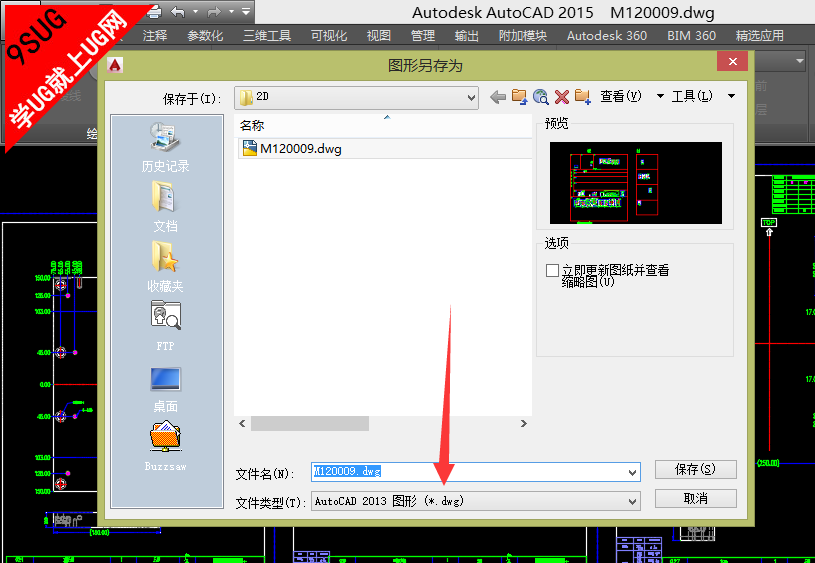

3、点击另存为图形后，会弹出如下图窗口；

4、在其格式下选择AUTO CAD2000/LT2000图形（*DWG），然后点确定；

5、打开一个低版本的软件来进行测试；找到其文件后，点打开；

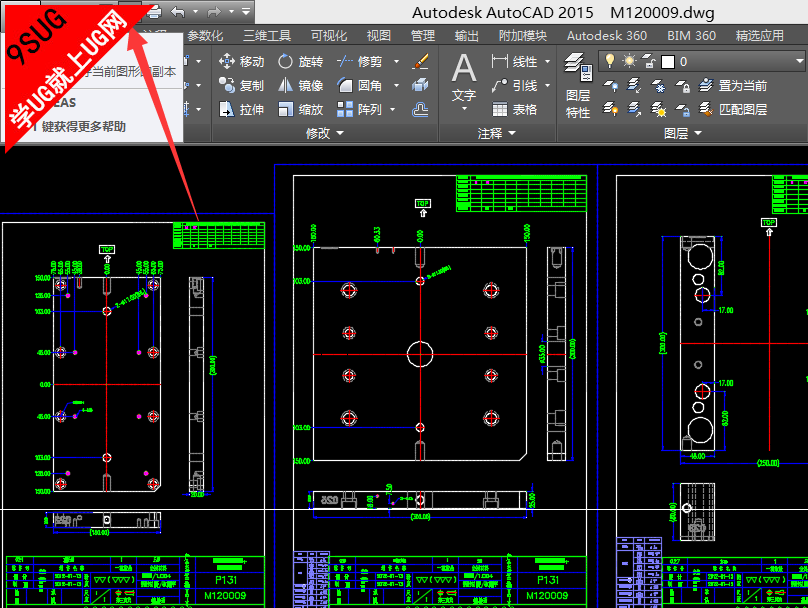

6、由于是使用不同的版本绘制的图档，其在打开的过程中会提示指定字体样式对话框（如图1），然后打开的图形如图2所示；
