[CAD问答] 笔记本电脑没鼠标放大缩小CAD图纸教程就上UG网

[复制链接]
发表于 2019-1-13 10:35:21 | 显示全部楼层 |阅读模式
笔记本电脑没鼠标放大缩小CAD图纸教程就上UG网,用鼠标的话只要滚动中间的圆键就可以放大和缩小图纸,但是如果是笔记本电脑的话如果不带鼠标在身,那要怎么样才能放大和缩小图纸呢?

CAD

CAD

解决方法:
操作需要用到“Zoom”命令,具体如下:(本例基于AutoCAD 2016版本,其它版本略有出入)

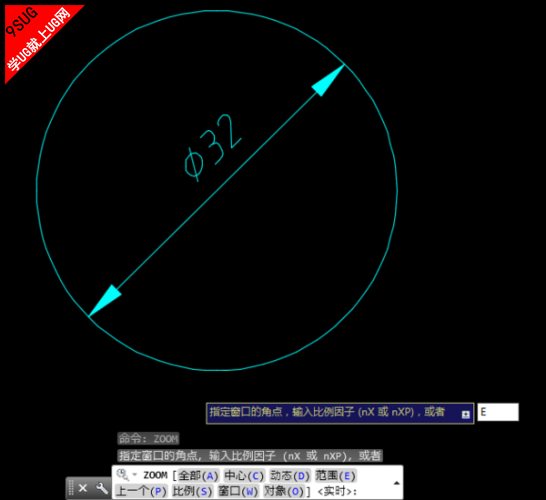

如图所示,命令行输入命令:Zoom,按Enter键确认,提示“输入比例因子”,输入参数E(范围),按Enter键确认,对视图进行缩放。

CAD图纸

CAD图纸

“范围”选项的作用:缩放以显示所有对象的最大范围,如图所示。
输入“比例/比例因子”的作用:使用比例因子缩放视图以更改其比例。例如,输入0.5 使屏幕上的每个对象显示为原大小的二分之一,如下图所示。
输入2是屏幕上的每个对象显示为原大小的两倍,如下图所示。
就上UG网淘宝直营店
回复

使用道具 举报

 楼主| 发表于 2019-1-13 10:35:45 | 显示全部楼层

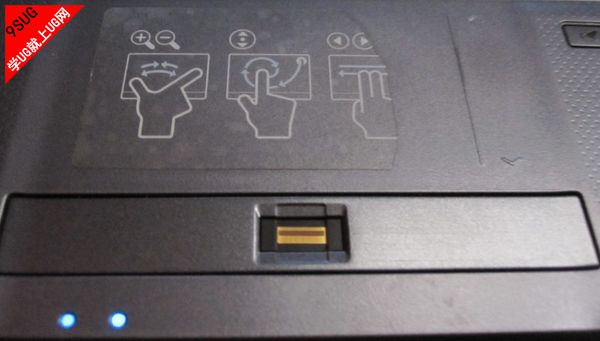

还有,不知道你是用什么牌子的笔记本,我用的是ACER的,按触摸板也是可以的,方法是,用2个手指放到触摸板上面相互移动,靠近就是缩小,离远就是放大,希望你也有惊喜
回复 支持 反对

使用道具 评分 举报

 楼主| 发表于 2019-1-13 10:36:15 | 显示全部楼层
笔记本电脑没有鼠标的情况下怎么放大缩小CAD图纸?对于这个问题当然是在CAD中选择放大缩小功能命令进行实现啊,具体操作方法如下:

    CAD文件打开后,点击【返回全图】,我们看到CAD的全部内容,但是却看不清图纸的局部内容。

    这时候想要清晰的查看到CAD图纸中的内容,可以在软件左侧功能区选择【框选放大】功能,激活框选放大功能后,移动鼠标在CAD图纸中选择需要查看的内容,就可以放大需要查看的内容啦。

    如果想要缩小已经放大的CAD文件,可以点击软件左侧功能栏,选择【缩小】功能,缩小CAD图纸即可。
回复 支持 反对

使用道具 评分 举报
