1.命令格式
命令行：Qleader
工具栏：[标注]→[快速引线]
快速引线提供一系列更简便的创建引出线的方法，注释的样式也更加丰富。

2、快捷键：
CAD快速引线的快捷键是LE,在命令行输入快捷键le回车，可以执行快速引线命令。

在画直线，要设置一下引线样式的，所以，输入le回车，然后输入s回车，出现样式对话框

我们可以设置文字，引线，引线箭头，文字位置等等

设置好后点击确定，然后回到绘图区，点击一点，移动鼠标，拉出引线。如果此时按esc键，退出绘图，保留现有图形，如果接着画，可以输入文字宽度和文字内容

CAD快速引线注释说明：

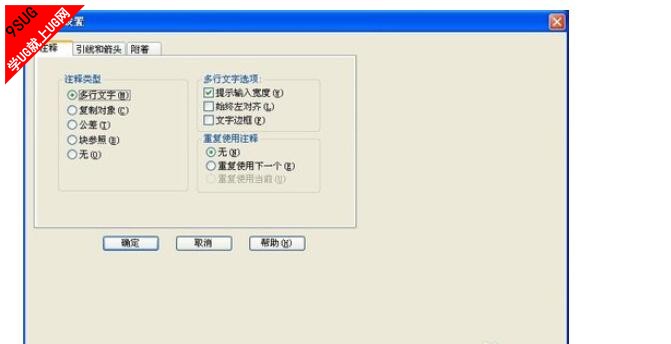

1. 注释选项卡
“注释类型”栏中各项选项含义如下：
多行文字：默认用多行文本作为快速引线的注释。
复制对象：将某个对象复制到引线的末端。可选取的文字、多行文字对象、带 几何公差的特征控制框或块对象复制。
公差：弹出"几何公差"对话框供用户创建一个公差作为注释。
块参照：选此选项后，可以把一些每次创建较困难的符号或特殊文字创建成块，方便直接引用，提高效率。
无：创建一个没有注释的引线。
2.如果选择注释为“多行文字”，则可以通过右边的相关选项来指定多行文本的样式。“多行文字选项”各项含义如下：
提示输入宽度：指定多行文本的宽度。
始终左对齐：总是保持文本左对齐。
文字边框：选择此项后，可以在文本四周加上边框。
3.“重复使用注释”栏中各项选项含义如下：
无：不重复使用注释内容。
重复使用下一个：将创建的文字注释复制到下一个引线标注中。
重复使用当前：将上一个创建的文字注释复制到当前引线标注中。

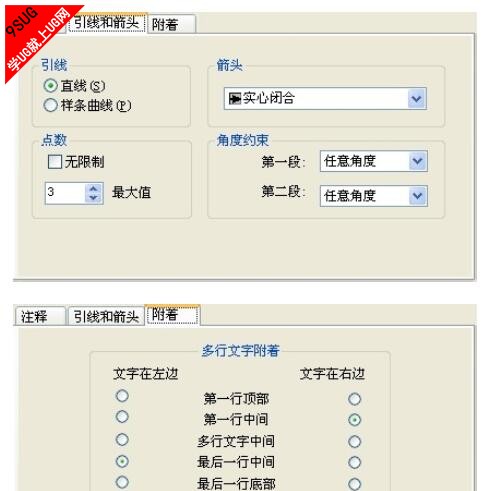

4.引线和箭头选项卡
快速引线允许自己定义引线和箭头的类型
在“引线”区域，允许用直线或样条曲线作为引线类型。
而“点数”则决定了快速引线命令提示拾取下一个引线点的次数，当然，最大数不能小于2。也可以设置为无限制，这时可以根据需要来拾取引线段数，通过回车来结束引线。
在“箭头”区域，提供多种箭头类型，如图9-20右所示，选用"用户箭头"后，可以使用用户已定义的块作为箭头类型。
在“角度约束”区域，可以控制第一段和第二段引线的角度，使其符合标准或用户意愿。5.附着选项卡
附着选项卡指定了快速引线的多行文本注释的放置位置。文字在左边和文字在右边可以区分指定位置，默认情况下分别是“最后一行底部”和“多行文字中间”。
