[CAD教程] CAD里计算面积教程就上UG网

[复制链接]
发表于 2019-1-13 10:23:30 | 显示全部楼层 |阅读模式
CAD里计算面积教程就上UG网,CAD软件中计算面积很方便的,你会么,如果要计算CAD图纸的面积,你又不知道方法,可以看此教程;

步骤:
第一步:打开cad图形,在菜单栏,点击“工具”。

CAD教程

CAD教程

第二步:调出工具选项,用鼠标指着“查询Q”,激活查询命令。

CAD论坛

CAD论坛

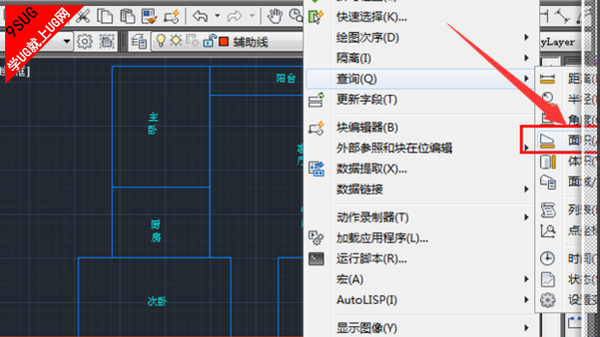

第三步:弹出查询的更多功能选项,点击“面积”。

CAD视频

CAD视频

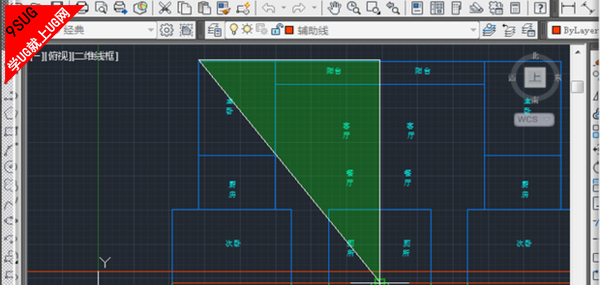

第四步:这时候使用鼠标拾取需要查询的围成面积的各个关键点。

免费CAD

免费CAD

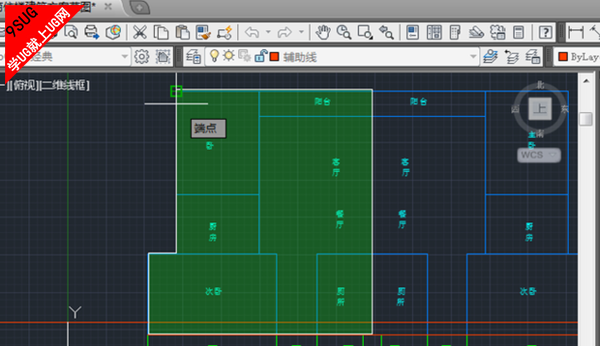

第五步:拾取各个点,围成一个 封闭图形。

CAD资料

CAD资料

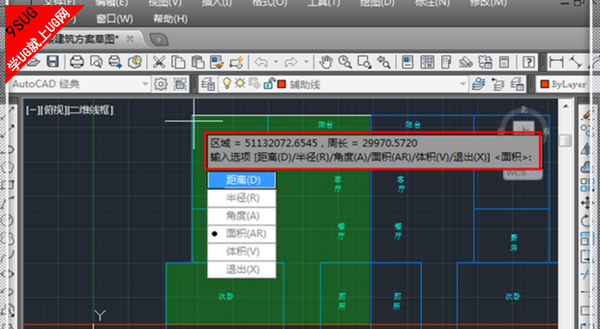

第六步:按回车键,这时候就直接弹出面积信息,这里的面积一般是以毫米(mm)为单位的,小数点向左移动6位即为平方米。

CAD下载

CAD下载

就上UG网淘宝直营店
回复

使用道具 举报

 楼主| 发表于 2019-1-13 10:23:46 | 显示全部楼层
1.首先你要计算面积的部分应该是密闭的
2.要创建成为面域或者填充
3.输入“aa”命令---空格-----“O”命令---空格---点击填充部分自动显示面积和周长,命令行那里也会显示
回复 支持 反对

使用道具 评分 举报

 楼主| 发表于 2019-1-13 10:24:18 | 显示全部楼层
首先是定义面域:有两种方法:一个是用boundary,一个是用region,都可以的
当然用pl定义出一个闭合的物体也是常用的方法
其次是计算面积:一个是用area(也就是AA)命令,再输入用E或O选择即可,
一个是用MASSPROP,也可以得到面积值.
我想这算是比较完全详细的说法,大家可以提出更好的办法
定义面域也可以用复制,然后粘贴为块呀
这样就也可以使它们成为一个整体了。
自己以前都是用PE来围合  再用LI来计算 现在用BO和LI配合用 感觉自己又升级了
aa的方法只针对个体面积不利于多地块面积丈量(如详细统计多种灌木的种植面积),利用bo创建多段线,再利用特性查询面积较实用,缺点就是不能查周长
我平时算面积都会把要计算的用多线命令描一边然后选中多线右键特性,什么长度,面积就都出来了。
出现边界创建---拾取点---点其内部点---右键就可以组成一个整体了
先将要算面积部分用多段线,自由曲线等绘图工具圈成一整体,然后选中它,再按Ctrl+1,在弹出的属性对话框中即有面积一项!
可是aa命令算多段线面积是精准的,算样条曲线面积好象有偏差,和li命令打出来的面积不一样,我试过,aa命令算出来的样条曲线面积好象就是以其节点围合的多段线面积
AREA,LI,双击,等等都可以用啊。
回复 支持 反对

使用道具 评分 举报
