电话机手柄后盖北京精雕建模教程

知识要点：拉伸面、单轨单截面扫掠、曲面面面裁剪、等距面、面组倒角。

图7-1 电话机手柄后盖渲染图

图7-2 电话机手柄后盖不同视图及尺寸

• 从图6-2看出此模型在俯视、前视和侧视图中都有特征形状，因此需要在俯视、前视和右侧视方向上绘制特征曲线，然后通过“交叉成型法”来构造模型。


北京精雕制作步骤：

新建图层

• 在图层管理器中新建四个图层，名称分别为Top、Front、Side及Surface层；


图7-3 在图层管理器中新建图层

绘制曲线

• 1) 设定Top层为当前绘图层；设定世界坐标系的XOY面为当前绘图平面；并在其内绘制曲线如图7-4所示，并将它们组合为一条组合曲线；


• 2) 设定Front为当前绘图层；通过F9键切换当前绘图面为世界坐标系的ZOX平面，并在该平面内绘制两圆弧，半径分别为R=500和R=800，其中R500的圆弧的圆心在坐标系Z轴上；采用两点半径法绘制R800的圆弧，并将该圆弧两端分别延伸5mm；如图7-5所示；


• 3) 设定Side为当前绘图层；通过F9键切换当前绘图面为世界坐标系的YOZ平面，并在该平面内绘制圆弧R60，其圆心点在坐标系的Y轴上，如图7-6所示；


• 4) 在轴侧视图下观察绘制好的线架曲线，如图7-7所示。




图7-4  XOY面内绘制的线架曲线                 图7-5  ZOX面内绘制的线架曲线



图7-6  YOZ面内绘制的线架曲线                图7-7 轴侧视图下观察绘制好的线架曲线

构造曲面

• 1) 设定Surface层为当前绘图层；


• 2) 拉伸面构造模型侧面：选择XOY面内的组合曲线，对其沿Z轴正向进行拉伸，拉伸距离为30，选中“ ”选项；拉伸结果如图7-8所示；


• 3) 构造模型顶部的扫掠面步骤1：曲线打断（将ZOX平面内的R=500圆弧在与YOZ平面内圆弧的交点处断开 ），如图7-9所示；


图7-8 拉伸面构造电话侧面            图7-9将ZOX面内的R=500圆弧进行打断

• 4) 构造模型顶部的扫掠面步骤2：单截面单轨扫掠(分别选择ZOX面内被打断后R=500圆弧为轨迹线，YOZ平面内的圆弧为截面线，选择“ ”选项；得到两张顶部两张扫掠面，如图7-10所示；


• 5) 曲面融合操作将上面两张扫掠面融合为单张曲面：曲面→曲面修补→曲面融合，融合结果如图7-11所示；


图7-10单截面单轨扫掠得顶部两张扫掠面          图7-11 融合后的顶部曲面

• 6) 面面裁剪：顶部曲面与侧面的拉伸组合面进行面组裁剪，裁剪后得到模型的大致形状如图7-12所示；


• 7) 两组面倒角：选择模型顶部曲面与侧部所有曲面进行面组倒角，倒角半径R=10；倒角后，将曲面颜色调整为一致，结果如图7-13所示；


     图7-12 顶部曲面与侧面裁剪后结果               图7-13顶面与侧面倒角后结果

• 8) 曲面等距构造壳体模型：选择所有曲面进行等距面操作，向内等距2mm，注意调整等距方向；如图7-14所示；




图7-14 曲面等距

• 9) 拉伸面构造模型底部曲面：选择ZOX面内的R=800圆弧，沿Y轴方向进行双向拉伸，拉伸距离40。拉伸结果如图7-15所示；


图7-15 拉伸面生成模型底部曲面

• 10) 模型底部拉伸面与模型侧面及其等距面进行面组裁剪，如图7-16所示；




图7-16 底部曲面与电话机的侧面及其等距面进行面组裁剪

• 11) 关闭三个曲线层的显示，模型制作过程完闭，存盘。


要点说明

• （1）制作完后的曲面模型可参考范例文件“电话机手柄后盖.jdp”；


• （2）在进行单截面单轨扫掠时，注意应将截面线与轨迹线的一个端点放在同一个平面内，若轨迹线为一个闭合的曲线，则截面线应放在轨迹线的起点处的某一平面内。本例中由于截面线在轨迹线的中间，因此我们将轨迹线在截面线处打断成两段来进行扫掠；另外本例中的截面线和轨迹线保持垂直，则可以不将轨迹线打断，而将截面线绘制在轨迹线的某一端点处的法平面内，尺寸仍然保持不变（绘制截面线时，需创建新的UCS，具体的创建方法可参照<2.盘子>中UCS的创建）。如图6-17，这样生成的扫掠面是一个。


图7-17 截面线在轨迹线的某一端点处的法平面内

• 为了更好地理解扫掠时截面线应和轨迹线的起始点对齐，我们来进行图7-18所示的单轨单截面扫掠练习：




图7-18 单轨单截面练习

• （3）常采用曲面等距操作来将曲面进行加厚来构造一些壳体模型。如图7-19所示。




        (a) 原始曲面                    (b)壳体曲面模型

        图7-19 曲面等距构造壳体模型

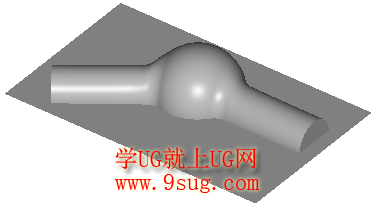

• （4）在根据曲面模型生成其凸凹模的时候，曲面等距也将发挥重要作用。如图7-20所示，利用曲面等距方法（等距2mm）可根据图(a)中的凸模来生成图(b)所示的凹模,凸模的尺寸如前图4-24所示；




(a)凸模                                (b)凹模

图7-20  利用曲面等距方法根据凸模生成凹模

• （5）曲面融合：（主要说明其基本概念、注意事项、曲面融合与曲面组合的区别、经常应用场合，重点举下面的典型例子进行说明，参考Rhino和MDT中的相关章节）


• 该模型具有明显的对称性，因而可以先做出其1/4部分，然后通过变换得到整个模型；具体操作如下：


• ① 单轨单截面扫掠：分别选择图中所示的轨迹线和截面线进行单轨单截面扫掠操作，结果如图7-21所示：




图7-21

• ② 3D镜像变换：将这两张曲面以ZOX平面为镜像平面进行镜像拷贝，如图7-22；


• ③ 曲面融合：将图中的所示的这两张曲面融合为一单张曲面；如图7-22；


• ④ 3D镜像变换：将图中的三张曲面以YOZ平面为镜像平面进行镜像拷贝；如图7-23；


• ⑤ 曲面融合：将图中所示的前后侧面中的两张曲面分别进行融合操作；




图7-22

• ⑥ 面面裁减：两组侧面进行面面裁减得图7-23所示；


• ⑦ 直纹面构造顶面；分别选择图中两曲面的边界线，构造顶部直纹面,如图7-24；可以看出顶面与前后侧面有空隙；


图7-23                               图7-24

• ⑧ 曲面延伸：将顶面的另外两个边进行延伸，使之超出前后侧面的边界处；


• ⑨ 线面裁剪得到顶面：用前后侧面的上部边界线对顶面进行裁剪，得到基本形状，如图7-25；


• ⑩ 曲面倒圆角：模型的前侧面与顶面及左右侧面进行倒圆角，如图7-26；




图7-25                               图7-26
