木雕仿形加工 下面我们首先看一这荷塘的木雕：
木雕加工

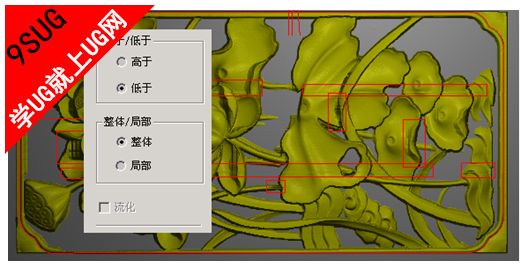

这也是一幅三维扫描图形，从图形的细腻程度可以猜测这是一幅由成品图扫描得到的。仔细观察后会发现有这样几处较大的失真。这几处失真的修补技法与前面所列完全相同，但要注意修补后的形态风格一定要与原创相形态风格相同，曲面高度和曲率的变化一定要自然，走向要与原创曲面的走向一至。 下面我们讲一这幅图的边框的修补。 1. 首先，我们没其边框描出一条轮廓曲线。 2.
木雕
3. 然后，穿过边框绘制一条坚直线，并生成曲面截线（命令位置：雕塑->提取截面）。 4.
精雕教程
5. 编修曲线节点 6.
浮雕
7. 使用扫掠面中的，使用取代选项生成曲面边框。 8.
北京精雕论坛
9. 在这里我们讲一下仿形设计的完整过程及每步骤的注意事项： 第一步：原始数据的获得。这里的原始数据都是通过一台机械扫描仪得到的。 不同的扫描仪失真程度会有所不同，机械式扫描仪可能会产生较多的细节误差，光学扫描仪可能在采光条件差的地方产生较多的误差，可以根据产品的形状特点和具体情况选用扫描仪。 第二步：数据的转换。从扫描仪中出来的数据大多数情况是不能直接使用的，一般要经过数据的转换，可能通过STL、BMP、OBJ等格式进行转换 第三步：输入数据的预处理。输入数据一般会有很多缺陷，如有些格式的数据会将图形的原始大小丢失等等。有如下几种预处理可能要做。 a) 图形尺寸的调整。（根据实物尺寸调整，对于由BMP导入的图形一般要采用这种方法）。 b) 图形位置的调整及方向。（一般要将输入曲面移到原点附近，使曲面正视于Z轴，将曲面最低点移到零平面。 c) 曲面格式的调整。使用曲面重构使之能进入虚拟雕塑中使用。重构步长一般应与数据采集时的采样精度相同或略小一点。如果该值选择的过大，则造成较大程度的失真，较小则重构时间加长。（如果需要较高精度的网格可以在进入虚拟雕塑中调整。） d) 进入虚拟雕塑后，要根据自己的操作习惯及机器的性能调整重做次数。 e) 接下来根据形状的精调整模型的步长。 f) 根据模型的高度设置限高保低值。 g) 扫描图形的经常会有如下缺陷：即其局部测量数据低于期望的零平面，此时也可以使用限高保低命令来处理。 具体方法：使用磨光命令观察设计零点（或者叫做期望零点）的数值，使用限高保低命令设置该值，选中模型限高保低选项。如下图为处理前后的图形对比。
精雕论坛
第四步：修补模型 第五步：生成加工路径。注意这里一定不要将模型裁剪否则处理速度会变慢。如果边缘以外的路径没有用的话可以用以下方法处理。 1. 使用等高填色。得到零平面。
北京精雕
2. 使用颜色区域失量化得到加工边界。
精雕
3. 编修节点。 4. 将曲面与边界同时选中开始加工。
|
