igs曲面修补
  • 在将外部igs文件输入到SurfMill中后,常常会有一些破损的曲面,或为了满足加工的要求,需要将这些曲面进行修补;曲面修补常用的命令有:删除裁剪环、曲面补洞和提取原始曲面等;下面通过一个例子来说明曲面修补的方法:

操作步骤:
1) 输入igs文件:

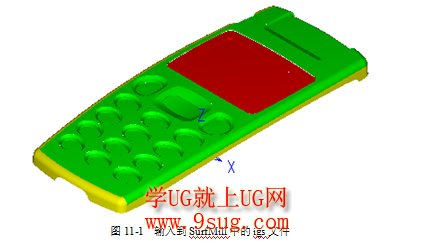

  • 选择“面板.igs”文件,将其输入到SurfMill中,如图11-1所示;
2) 分析该模型:
  • 由于在加工时,模型的各个表面不允许有破损的部分,因此本图中左右侧面、前侧面和上部顶面都需要进行修补,其中包括单个面修补(如修补本模型的右侧面和顶部侧面)和将属于同一原始曲面的两张或多张裁剪曲面合并为一张裁剪曲面(如修补本模型中的前侧面和左侧面);
3) 删除多余的曲面:
  • 删除左侧面中的小面,如图11-2所示:
  • 删除前侧两个有重叠的曲面,如图11-3所示;
  • 删除后侧多余的曲面,如图11-4所示;
  • 删除顶部左侧多余的曲面,如图11-5所示:
4) 修补右侧面:
  • 选择右侧面,并隐藏掉所有其它曲面,如图11-6
  • 绘制→曲面上线→提取曲面边界线,如图11-7所示;

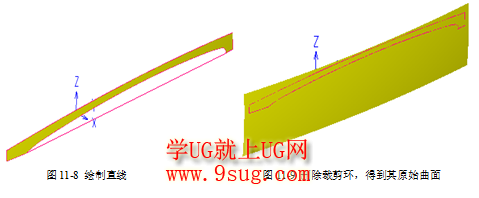

  • 通过空间点捕捉,绘制如图11-8所示的直线(两端点分别为提取出边界线上的两个端点),该直线将和曲面原有的一些边界线裁剪该曲面的原始曲面来生成修补后的曲面;
  • 删除裁剪环:删除该裁剪曲面的整个外环,得到其未裁剪时的原始曲面,如图11-9所示;
  • 删除掉提取出的一些曲面边界线,并将绘制的空间直线和其它边界曲线组合成一条闭合的曲线,如图11-10所示;
  • 线面裁剪得到修补后的模型右侧面:分别选择该原始曲面和组合曲线,裁剪类型为:投影裁剪,结果如图11-11所示。
  • ¨ 显示所有曲面,观察修补后的右侧面;

5) 修补前侧面:
  • 选择模型的两张前侧面和与它们相接的两张倒角曲面,并隐藏掉所有其它曲面,如图11-12所示;
  • 提取这四张曲面上相关的边界曲线,如图11-13所示;

  • 通过空间点捕捉,绘制如图11-14所示的直线(两端点分别为提取出边界线上的两个端点),该直线将和曲面原有的一些边界线裁剪该曲面的原始曲面来生成修补后的曲面;
  • 隐藏掉两张倒角面,并删除一些不需要的曲面边界线,如图11-15所示;
  • 删除裁剪环:由于这两张裁剪曲面的原始曲面为一个曲面,选择其中一个曲面进行删除其整个外环操作,得到的原始曲面如图11-16所示,然后将另一张裁剪曲面删除掉;
  • 将绘制的直线和一些曲面边界线组合为一条闭合的曲线,如图11-17所示;
  • 线面裁剪得到修补后的模型前侧面:选择前侧面的原始曲面和该组合曲线,裁剪类型为曲面上线裁剪,得到的修补后的曲面如图11-18所示;

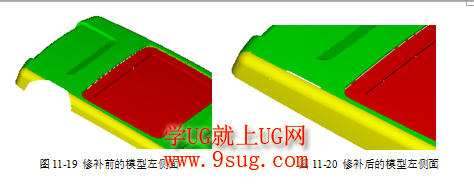

6) 修补左侧面:用同样的方法将模型中两张左侧面和两张顶面与侧面之间的倒角面(如图11-19)分别修补合并为一张曲面,如图11-20所示:
7) 修补模型顶面:采用与修补模型右侧面相同的方法修补模型顶部曲面,修补前后的曲面如图11-21和图11-22所示:
8) 修补完毕后得到的模型如图11-23所示。完成后的曲面可参考范例文件“曲面修补.jdp”。
说明:
  • 在进行IGS曲面修补时,经常先要将采用“删除裁剪环”命令得到其为裁剪时的原始曲面,然后通过线面裁剪用新的边界线来裁剪原始曲面得到修补后的曲面,如图11-24所示的曲面为一外部igs文件输入后有问题的一部分曲面:曲面A和曲面B为裁剪曲面,它们与曲面C、D、E之间的间隙太大,因此需要重新调整面A和面B的边界;具体曲面可参考“曲面修补1.jdp”文件。
IGS曲面调整方法:
  • 由于面A和面B均为裁剪曲面,因此可以删除掉其整个外环来得到它们各自的原始曲面,然后采用面C、D和E的边界线对这两张原始面进行线面裁剪即可;如图11-25和图11-26所示:
