(1)制作完毕后的曲面模型可参考范例文件“盘状零件. jdp”; (2)曲面投影线是经常使用的一种“曲面上线”,本例利用其做为扫掠的轨迹线,在以后的例子中我们还将会介绍曲面投影线的投影方式及用途,用户可仔细体会体会; (3)在用扫掠面构造曲面时,若轨迹线有两条,则截面线只能有一条(本例中的扫掠面的构造)或两条;若此时截面线有多条,或轨迹线超过两条,则须采用双向蒙皮面来完成。下面通过两个例子来练习轨迹线为两条时,截面线为一条或两条的情形: ①单截面双轨:
北京精雕
②双截面双轨:
北京精雕
(4)在扫掠面构造中还有两种特殊的扫掠方式:管道面和旋转扫掠;下面为这两种方式的图例:①管道面:图4-26(a)所示轨迹线为平面曲线,图4-26(b)中的轨迹线为空间曲线,要分段生成管道面;
北京精雕

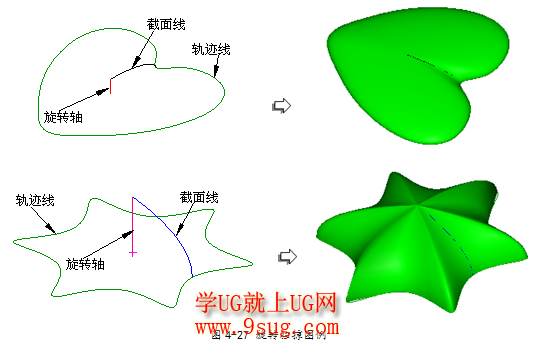

②旋转扫掠:下图4-27所示为旋转扫掠的两个例子。模型文件可参照“旋转扫掠.jdp”文件;
北京精雕
|
