光顺处理插件使用说明（北京精雕使用外挂）

光顺处理插件使用说明

1. 安装

把SmoothPath.plg文件拷贝到 C:\program files\en3d6.0\plug 目录下即可.

注意：SmoothPath.plg只能在En3d6.04下使用，而且Pci40卡的驱动程序必须更新。

Pci40卡的驱动程序更新方法：把vjd40d.vxd文件拷贝到C:\windows\system下，重新启动计算机即可。

2. 使用

打开要加工的文件，选择需要加工的路径，再运行“加工”菜单下的“路径光顺处理”命令，入下图。

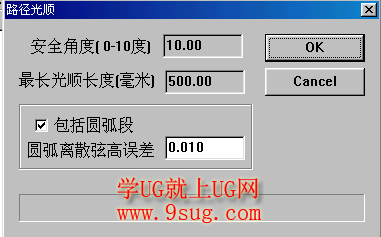

然后显示下面对话框，按“OK”即可。

使用技巧

1.         小线段光滑技术的优点

a. 加工效率更高，刀具在光滑路径段采用高速走刀，中间不减速。

b. 侧面质量更好，刀具在平面轮廓切割过程中，在光滑段不减速，运动更加平滑，中间不留疤痕

c. 表面质量更好，刀具在曲面加工过程中，在光滑段不减速，切削更加均匀，表面质量更高。

2. 如何使用小线段光滑技术？

a. 轮廓切割中使用，侧面更光滑，加工速度更快（平均提高10%）；

b. 区域修边使用，侧面更光滑，加工速度更快（平均提高10%）；

c. 区域粗加工使用环切走刀使用，加工速度更快（平均提高15%）。

d. 开槽加工使用，加工过程更平稳，开槽速度更快（平均提高50%）；

e. 曲面精加工使用，加工过程更平稳，开槽速度更快（光滑曲面100%，浮雕曲面60%）。

f. 螺旋下刀、斜线下刀有效, 加工过程更平稳，开槽速度更快（平均提高50%）；

3. 小线段光滑技术在何处失效？

a. 钻孔无效；

b. 行切粗加工无效；

c. 曲面粗加工无效

d. 折线下刀无效

e. 路径由长直线连接，直线之间的夹角超过10度；
