JDPaint5.0浮雕制作系列教学——蝴蝶皮带扣的制作过程

JDPaint5.0浮雕制作系列教学

                           ——蝴蝶皮带扣的制作过程

客户要求：

（1）该蝴蝶皮带扣的生产工艺为锌合金压铸，模芯的制作方法采用紫铜电极电火花加工，所以浮雕一定要清晰、生动。

（2）产品上的钻石大小规格按样板，装配钻石的角度为90度。

（3）产品的外围大小与样板的误差范围为：±0.2mm，蝴蝶浮雕图左右对称处理。

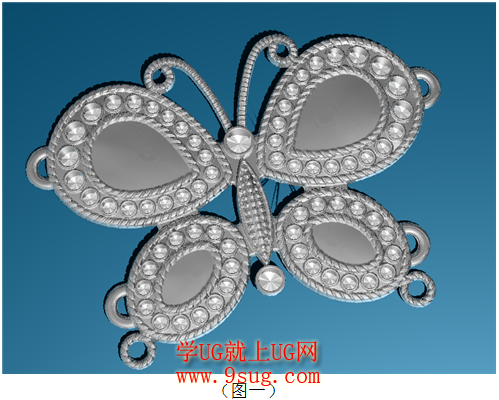

浮雕效果图如下图一所示：

作图思路：

该浮雕图案的造型并不复杂，基本上用区域浮雕和导动去料两种功能可以完成，要做得生动清晰一定要把握好层次关系，其中利用变形功能较多，应该自己先确定曲面的造型之后再用变形功能，避免返工现象。

作图过程：

（1）将二维线条处理好。该蝴蝶皮带扣有样板，可能在生产过程中有稍许变形，浮雕图左右有些地方不对称，在作图的过程中可以选择稍好的一边作图，然后对称处理，但要保持外围尺寸一致，如图二所示。

（2）将上下两片翅膀没有加上弧位时平坦的浮雕图作出来，经测量样板翅膀上的绳纹的高度为0.8MM，四条绳纹的基础形态都是用区域浮雕来作（如图三所示），具体参数为：

截面	基准高度	限定高度	边界角度	拉高比例	形状系数	拼合方式
椭圆	0.3mm	0.5mm	89度	1	1	叠加

（3）绳纹则用已作好的线条来等粗导动（如图四所示），具体参数为：

刷子形状	直径	半衰直径	高度	效果	导动位置	笔画类型
高斯分布	0.5MM	0.5MM	0.4MM	累加	线上	等粗

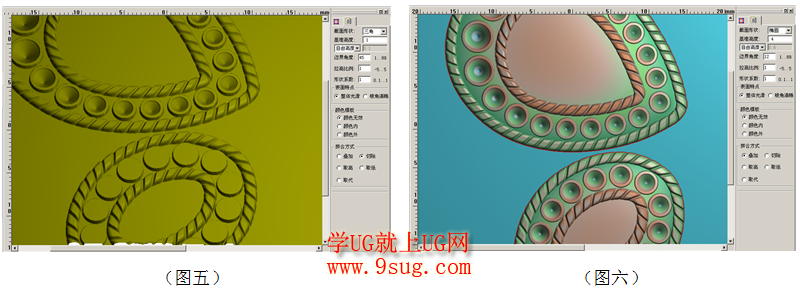

（4）经测量样板中间的石杯高度为0.6MM，所以用区域浮雕累加0.6MM高的平台，然后用区域浮雕里面的三角形截面来切除，以便装配钻石（如图五所示），具体参数为：

截面	基准高度	自由高度	边界角度	拉高比例	形状系数	拼合方式
三角	0.1mm	—	45度	1	1	切除

（5）观察和测量样板的尺寸，得出蝴蝶翅膀的弧度，用区域浮雕功能将弧度叠加上去（如图六所示），具体参数为：

截面	基准高度	自由高度	边界角度	拉高比例	形状系数	拼合方式
椭圆	0.4mm	—	12度	1	1	叠加

（6）在虚拟浮雕环境下，用扫掠面功能将翅膀边上的圆环作出来，在扫掠面功能状态下轨迹线指的是圆环的中心，截面线指的是事先画好的圆环截面形态（如图八所示），具体参数为：

轨迹线	截面线	截面基点	截面高度效果	拼合方式	颜色模板
圆	多义线	中下	等高	取高	颜色无效

（7）用区域浮雕功能将蝴蝶身的基面作好（如图九所示），具体参数为：

截面	基准高度	自由高度	边界角度	拉高比例	形状系数	拼合方式
椭圆	1mm	—	45度	1	1	取高

（8）作周边围绕的一条边，选用区域浮雕功能来处理（如图十所示），具体参数为：

截面	基准高度	完全等高	边界角度	拉高比例	形状系数	拼合方式
椭圆	0	0.5mm	—	1	1	叠加

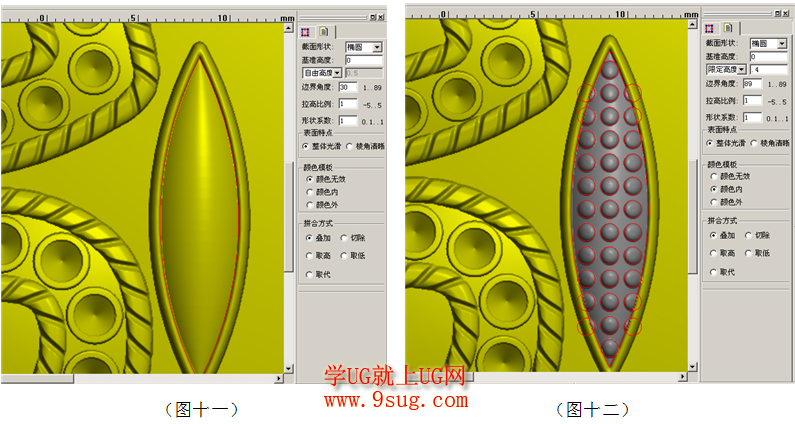

（9）在作中间的圆点之前，观察一下中间的弧度不够，还需要选取如图十一所示区域再作一次区域浮雕（如图十一所示），具体参数为：

截面	基准高度	自由高度	边界角度	拉高比例	形状系数	拼合方式
椭圆	0	—	30度	1	1	叠加

（10）将区域内填色，在作中间的圆珠时控制在颜色内（如图十二所示），具体参数为：

截面	基准高度	自由高度	边界角度	拉高比例	形状系数	拼合方式
椭圆	0	0.4mm	89度	1	1	叠加

  （11）在作蝴蝶的触须的时，可采用先用放样曲面将触须的基础形态作出来，如图十三所示。然后观察和测量样板的尺寸，作出变形曲线，将放样好的曲面进行变形，如图十四所示。

（11）将变形后的触须曲面拼合进大的基面，并将触须上面的线条进行导动去料，如图十五所示。然后将蝴蝶身上下两个石杯作出来，石杯的高度为2MM，同上作石杯所述方法，如图十六所示。

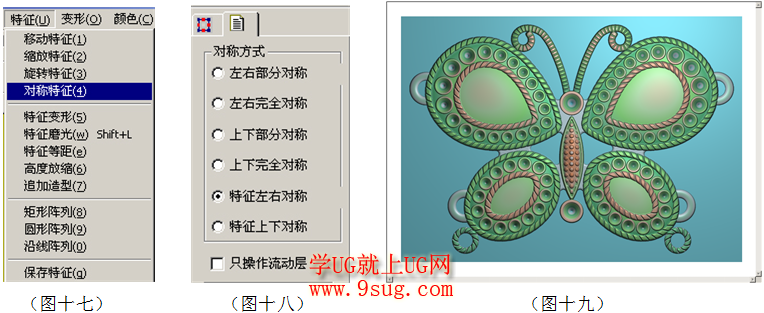

（12）这样蝴蝶皮带扣的一半基本上已完成，在准备对称之前可以对浮雕稍作修整，有锯齿的侧壁可使用导动磨光进行光滑处理，使之更完美。然后在图形显示状态下使用对称特征功能中的特征左右对称，选取一个中心点，将浮雕左右完全对称，如图十九所示。

（13）观察样板发现蝴蝶左右有弧位存在，所以要对整个浮雕进行变形处理，如图二十所示。
