[学习心德] UG布尔运算之求差命令及案例

[复制链接]
唐僧洗头爱飘柔发表于 2013-1-29 13:01:12 | 显示全部楼层 |阅读模式
ug布尔运算之求差命令中的求差：指的一个目标体被一个工具体减去它们相同的部分，所以在选择的时候一定得注意顺序，谁是目标，谁是工具，顺序颠倒会得到不一样的结果。

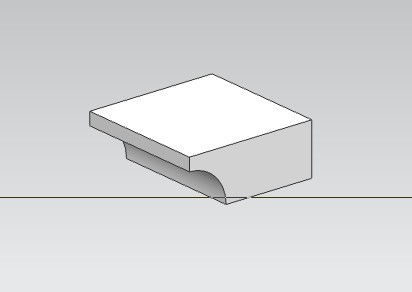

还是以上节中的为例

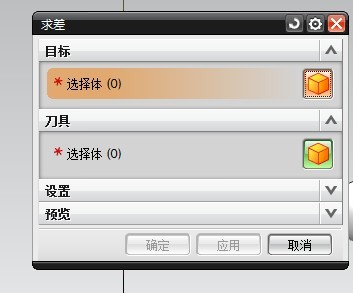

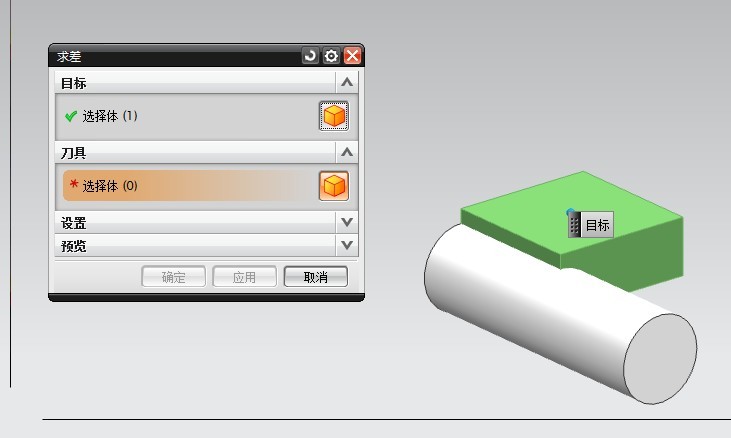

调出求差命令

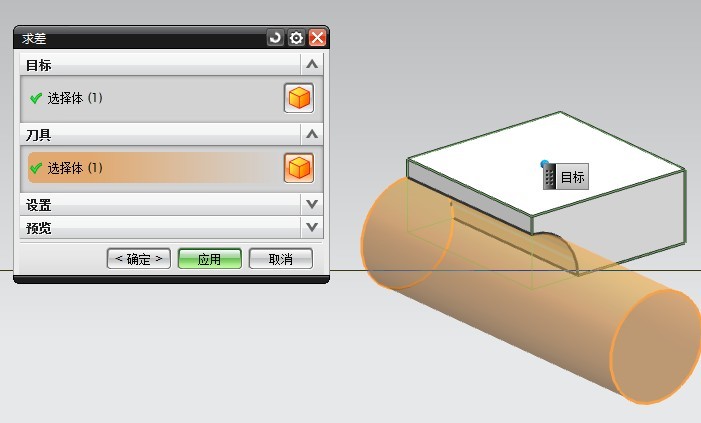

得出图形
注意一点就是下面设置里面有一个保留目标体和工具体
保留的意思就是说，原体特征还存在，会出现两个特征或者三个特征，你可以用前面所讲到的方法进行验证
布尔运算
