在UG 操作中，经常碰到布尔运算加不上，减不掉，以及裁减，分割失败等问题。尤其是在面比较烂的情况下，分模，取滑块，斜顶经常碰到此类问题，可

UG布尔运算

试着采用以下办法：

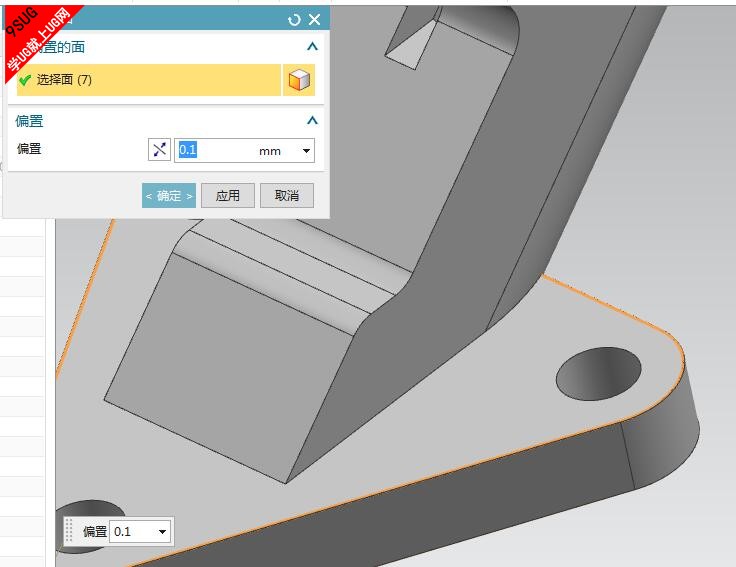

1.将工具体的面偏移或者移动少许距离来解决。（偏移或移动的距离要不至于影响加工的精度）

UG教程

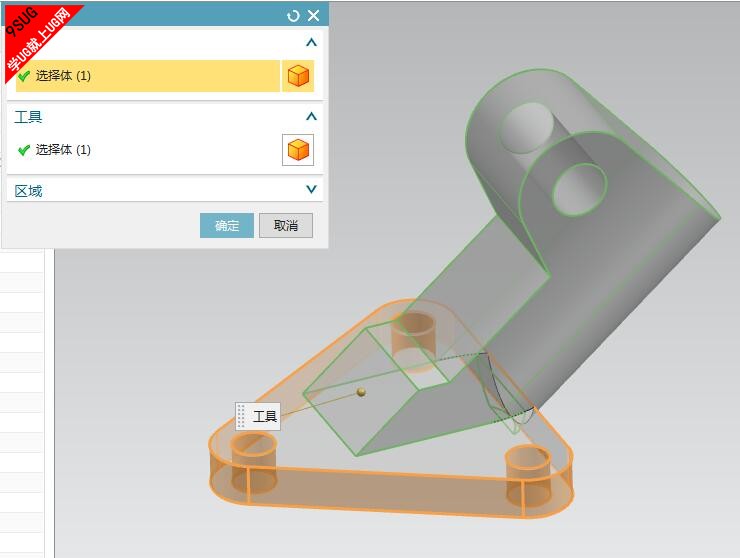

2.用线框显示目标体，工具体，再做布尔运算（或裁减，分割）若失败，仔细观察，会发现部分的棱边显示为红色，此为问题区域，可将问题区域分割开来（即分成两部分），再作布尔运算，然后抽取问题区域面，缝合，处理，再补丁上去，此法可解决大部分布尔运算失败的问题。（也可将问题面偏置少许来解决）

UG画图中红点错误

3.有时，布尔运算失败，可全部作成面，操作面，再缝合成实体。这种方法，可应付几乎所有加减失败的问题，但也最麻烦，实在没招的情况下才建议采用。

UG布尔运算失败解决技巧

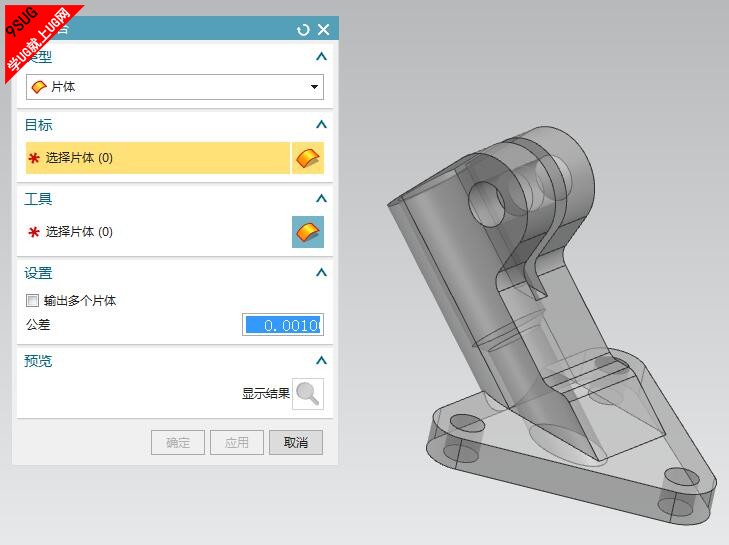

4.用实体缝合的方式来加两个物体，先选共同面，调整公差来缝合。但这种方式会为后续的操作带来麻烦。
备注：
a. 布尔运算若产生多个体，将丢失参数，这也是执行MW/mold tools 中的Split_Solid失败的一个原因。
b.用片体裁减实体，在实体区域内，片体不能有“边界”，或“面自交”的问题，这可用Analysis / Examine Geometry里的Face_ Face Intersections 和Sheet _Boundaries选项检查出来的。
c.布尔运算不能有“零厚度”现象产生。
d.布尔运算中，可以“面－面，……面－实体”。这两个选项在分模中补面非常方便。
