多斜顶玩具模具结构－UG模具设计

概述：
这是一款玩具产品上的零件，此零件的模具结构是斜顶有很多个，其它方面倒没有什么特殊的UG模具设计要求；直接做分模练习吧，你只有做了才能发现这个模具结构问题；

UG模具结构分析：

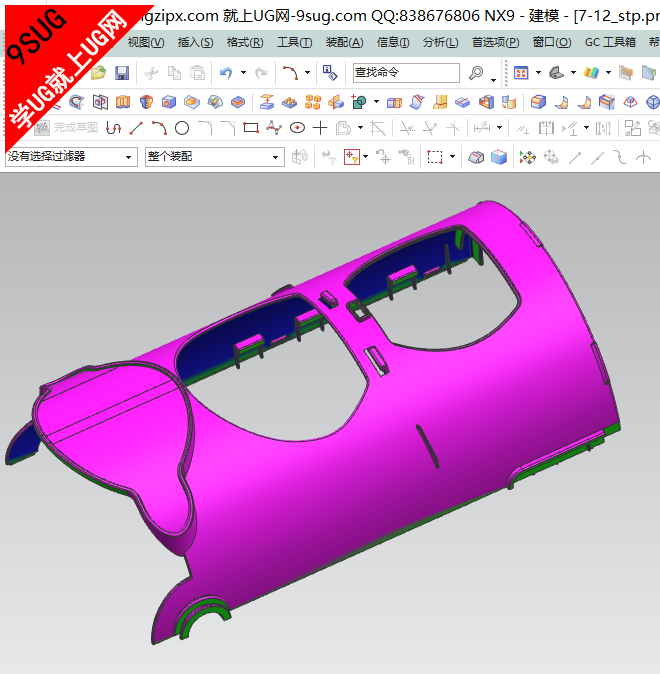

1、在使用UG斜率分析后，得到的产品表面的结果，此款零件设计师做的很多，基本上不用我们再手动增加拔模角度；

斜率分析模型

2、玩具零件的两侧，分布着大小、高低不均的倒扣，需要做斜顶才能出模；

倒扣设计成斜顶出模

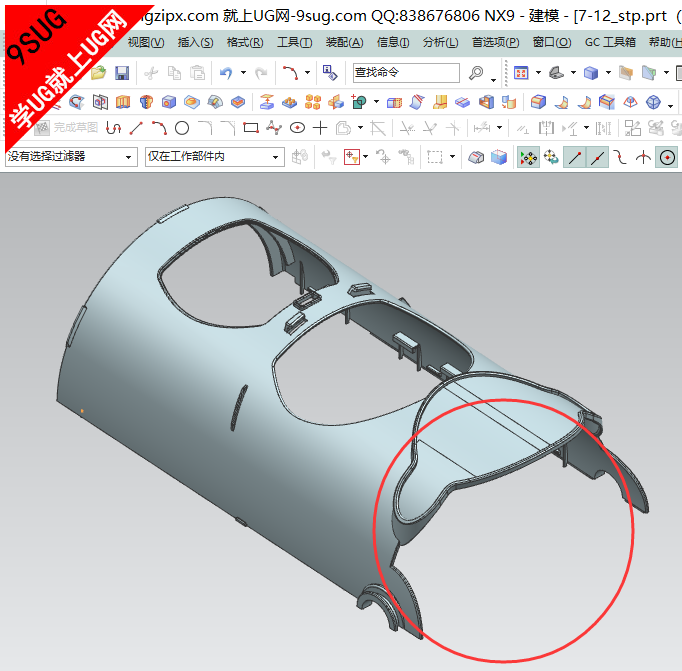

3、零件的两端是弧面，需要使用枕位，不过这个枕位很规则，用UG很好设计；

枕位设计

4、零件的主体分型面是平的，直接用NX拉伸就创建完成了；

拉伸分型面

UG分模总结：
本NX设计案例唯一的难点就在斜顶那一部分，请UG模具设计师根据实际情况来完成分模练习。

NX图档下载：
学UG就上UG网分模练习－10-6.rar (770.71 KB, 下载次数: 34)

2014-10-6 16:00 上传

点击文件名下载附件
