一模多腔分模练习素材（小零件组成大模具）－4-09

分模图纸：

分模练习

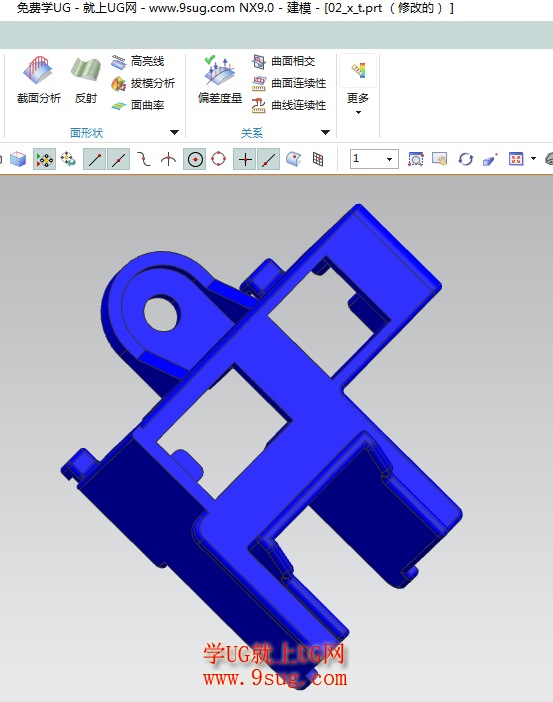

零件1

模具设计素材

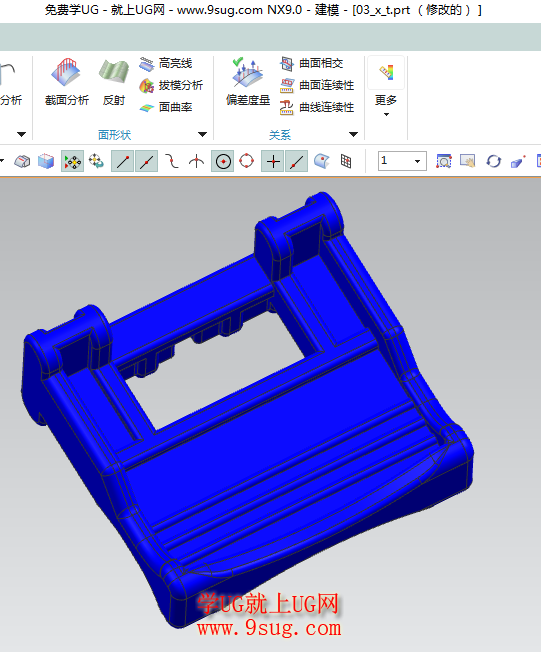

零件2

模具图档

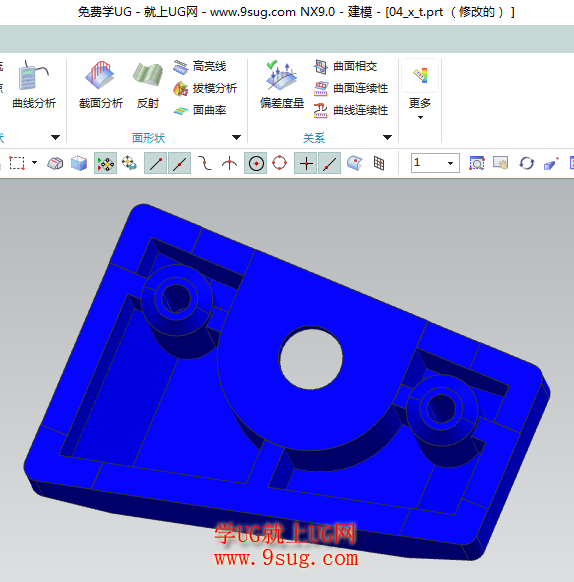

零件3

UG分模：
        一模多腔模具指的是一套模具上面不止一个产品，这样的情况在做模具设计时经常遇到，对于大的产品可以一出1，但一些小的配件，就需要几个排布在一套模具上面了。本UG分模练习可以练习大家的做模具排位能力。

模具设计：
        上    传：UG论坛

        来    源：就上UG网

        图    纸： 中磊国际模具设计练习－学UG就上UG网.rar (773.55 KB, 下载次数: 86)

2014-4-9 09:12 上传

点击文件名下载附件
学UG就上UG网

设计规范：
        本例有3个制品，其材质规定为ABS,模空要求为3*2，即每个零件都做一出2，流道方面采用的是大水口进胶，设计时需要注意分形面的拆分，一模多腔并不像一穴多腔那么好做，难点再于不同的零件其分形面形状不同，需要合理搭配。
