工装夹具设计之热熔热压夹具设计就上UG网

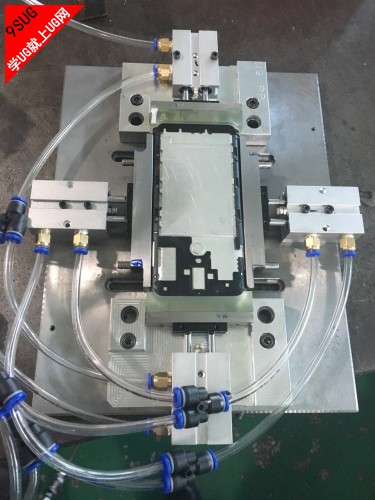

此治具是将五金冲压外观件和塑胶外框结合在一起的治具,主要用到热熔,将塑胶件固定好之后,加入特制的胶,五金件覆盖上面,然后上模压下来进行保压热熔!

熔热压夹具设计

熔热压夹具设计

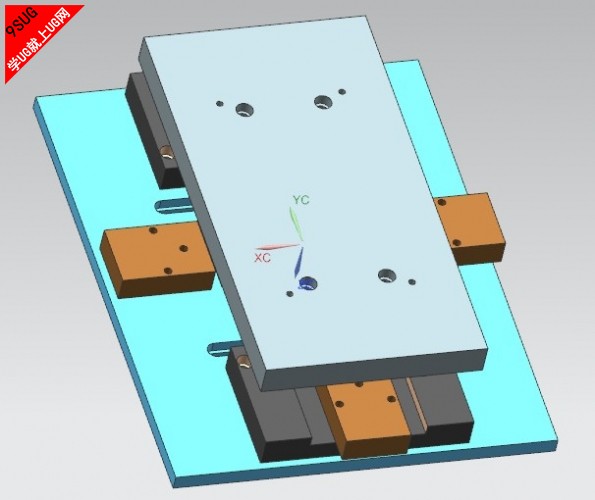

热熔治具构造组成:下模座,用来固定零件,及将模具固定在热熔机台上面,型芯,固定塑胶件,四面的滑块,固定塑胶件侧壁,防止晃动,压不死现象,还有四个气缸,推动滑块,导柱定位,上盖板,压住五金产品,上模板,固定上盖板!

熔热压夹具设计

熔热压夹具设计

制作解说:热熔治具考四个气缸的推动来压紧,脱离产品,一进一出,控制滑块的向前向后运动,塑胶件需要定位,五金件也需要定位,控制好气阀来调节四个滑块的同步运动,此治具难在调节气阀保证四个滑块的同步运动,因为气管的长短做的稍微不一致,都会影响,滑块的运动!防止塑胶件产品的翘边!塑胶件可以用内部的筋位及圆孔定位,五金件可以用上面的指纹孔摄像头等定位,主要将两个产品定好位,不要错位即可!

熔热压夹具设计

熔热压夹具设计

熔热压夹具设计图档下载地址:


热熔夹具.rar (2.28 MB, 下载次数: 0, 售价: 20 枚小雨滴)
