模具设计篇之镶件设计的必备知识 一般我们在做模具的时候，有的时候产品的局部位置很高或者很低，我们会挖空一块，用其他的料进行填充，太高的话用一个料可以节约模仁的厚度，太低或者加工不到，做一个镶件可以方便加工，下面总结一下什么时候需要做镶件，什么时候不需要做镶件，希望大家给出自己的看法，不足之处请指出。 1.什么情况需要镶件：
1.1节省材料。后模的定料是由最高点决定的，如果只是单一的一处形状比较规则的高起时，可以把这一块镶起来，以便定料时，可以定矮点。
1.2方便加工。在加工的设备之中，速度最慢，精度最差的是EDM，所以有时为了尽量避免EDM加工，会选择作镶件。
1.3方便排气。特别是一些深的骨位，EDM加工排液不良，成型时排气不良，这时往往需要采取镶件。
1.4保证精度。磨床是加工精度最高的，有时，为了保证精度，以方便磨床加工为准。
1.5互换要求。有时客户要求同一个产品如换个标签位之类的，做互换镶件。
1.6方便省模。有些深的位置，省模相当的不方便，于是做成镶件。
1.7改模方便。有的位置易磨损或是精度要求太高，出于改模之考虑，做成镶件。
1.8散热考虑。这个主要是指铍铜镶件。
1.9从加工效率方面。有些大模镶成几个小件，分开加工，可以节省时间。 2镶通和盲镶：对于一些较小的镶件，可以用Y-CUT线割的形式，用挂台定位。对于一些较大的镶件，如60X60以上的，可以采取盲镶的形式，有镙丝挂住。加工相对困难，却保证了模具的强度。 3镶件的材料： 3.1没有擦穿的镶件，材料与模仁料一样。
UG模具设计
3.2有擦穿的镶件，材料可以与模仁料一样，只不过硬度加高2度，或是不同硬度的材料。
UG模具设计

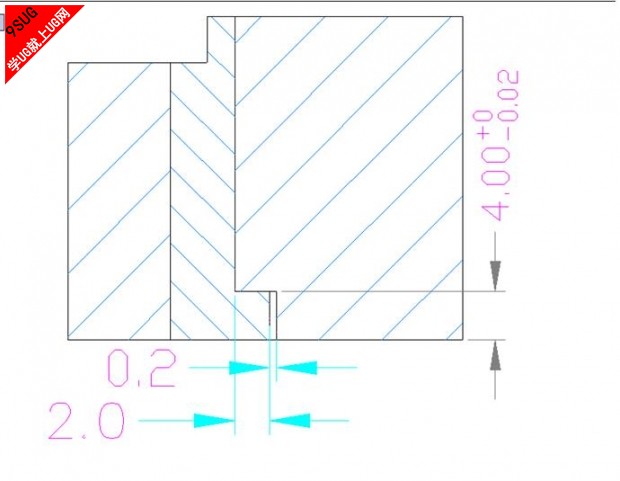

4设计挂台之时，得留意加工的难易度以及基准位置，以方便线割和磨床加工。4.1挂台的尺寸为4X2.0MM
UG模具设计

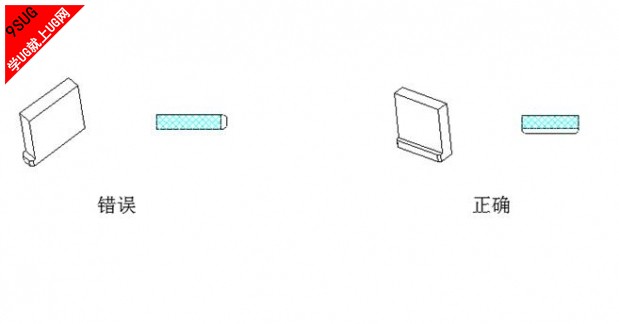

4.2挂台应该放在镶件的平直位置。为了方便加工，不然坐在弧面上还要进行CNC加工，增加了加工难度，加工时间增加，模具成本增加。
UG模具设计

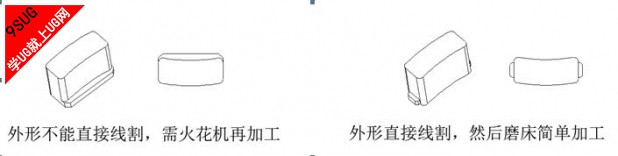

4.3挂台应该尽量做在镶件的长边，镶件尽量不要做利角，至少有0.2，这个是线割自然形成的，不过，有些厂，画的是利角，实际上多用磨床加工。 4.4挂台应该短过平边0.5-2.0，这是为了方便线割R角。
UG模具设计
4.5当镶件不适合作挂台时，可以周边做1-2度的斜度，直接插下去。
UG模具设计
5圆形的镶件有方向性时，需要采取止转措施。最简单的法子是挂台上锣一平台，利用平位来防转。
UG模具设计
6镶件结构：当产品上有止口，骨位过深（10MM以上）或是透明件时，可以采取镶件的形式，方便加工，省模，改结构。有胶位出在后模上，出在模芯中，一边一半三种方式，以方便加工为原则。模芯到边至少在25MM，多用井水冷却。
UG模具设计
7公差要求在0.05以下做镶件对应：里面部分就是常见封底镶。
UG模具设计
8.有的镶件设计时为了排气，有的时把镶件做层很多个排气入子，再用顶针穿起来，有的时候是直接用透气钢做，总之方法多多！
UG模具设计
在我们设计模具时候，还需要根据实际情况做出不一样的选择，俗话说一千个人就有一千个哈姆雷特，每个人的设计思路不一样，有的人喜欢用镶件，有的人不喜欢，有的喜欢喜欢设计很多排气，有的人不喜欢，所以也是方法各异了！
好了说了这么多，不知道友友们有没有自己的看法，喜欢的关注小编，或者私信留言小编，一起来多多交流，多多学习。
|
