塑胶模具设计之斜顶的设计基本原则,导向块斜顶座详细设计
  成品外侧的扣位,基本上都是用行位来脱模,成品内侧的扣位,由于受空间的限制,加工的难易度,更多的时候,选择的是斜顶,兼顶出与脱离扣位双重作用。

模具设计

模具设计

1.斜顶的基本组成
  导向块:因材料多为青铜的,所以,更多的地方称之为青铜导向块,在斜顶比较长的情况下,进行一个定位,导向!
斜顶座:因加工安装方便,同时能缩短斜顶的长度,斜顶座的方式是目前最为普遍的将斜顶连接在顶针板上的方式。

模具设计

模具设计

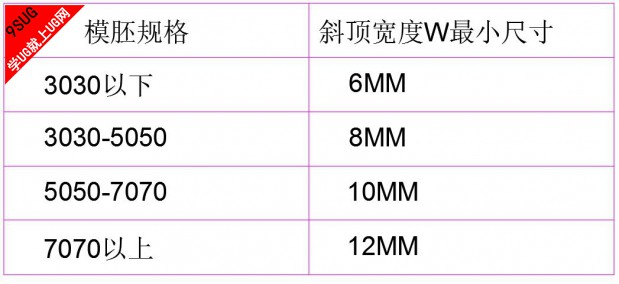

2.不同模座用不同的斜销宽度厚度

模具设计

模具设计

3.斜顶的材质与备料
  斜顶材料的选择,为防止运动的过程中,摩擦而烧死,一般的情况下选择硬度不同的材质,或相同的材质不同的硬度,斜顶常用的材料是FDAC,8407。导向块常用的为Cr12,铍铜,而斜顶座常用的P20。
  同一套模,尽可能斜顶座,斜顶的角度一致,这样便于备料,斜顶如果铣床开粗,磨床加工,就单独定料,周边放大2MM,取整数即可,如果线割加工,拼合一起定料,如下图所示。

模具设计

模具设计

4. 三导向块的适应场合与设计参数
  导向块的作用是进行精导向,并不是每一个斜顶都需要导向块,通常是斜顶较长,强度较差之时运用,如下图所示:

模具设计

模具设计

5.斜顶座的设计参数
  8X8以下的小斜顶设计参数:

模具设计

模具设计

  8X8-25X25的中型斜顶设计参数:

模具设计

模具设计
