GB/T 307的本部分确立了滚动轴承尺寸和旋转精度的测量准则，旨在概述所使用的各种测量和检验原则的基本原理，以阐明符合于GB/T 4199—2003和GB/T 6930—2002中的定义。本部分所规定的测量和检验方法之间互不相同，所提供的也不是唯一的解释。鉴于还有其他适用的测量和检验方法，且随着技术进步，会有更方便的方法出现。因此，本部分不限定必须使用某一特殊方法。但在有争议的情况下，应按本部分规定的方法。本部分适用于生产厂及订户对轴承的测量、检验和验收。
GB/T307分为四个部分:
— 第 1部分:滚动轴承 向心轴承 公差;
— 第 2部分:滚动轴承 测量和检验的原则及方法;
— 第 3部分:滚动轴承 通用技术规则;
— 第 4部分:滚动轴承 推力轴承 公差 本部分为GB/T 307的第 2部分。
本部分修改采用 ISO 1132-2:2001《滚动轴承 公差 第 2部分:测量和检验的原则及方法》。 本部分代替GB/T307.2- 1995《滚动轴承 测量和检验的原则及方法》。
本部分根据 ISO 1132-2:2001重新起草。标准未包括 ISO 1132-2:2001中的第 16章“测量径向游 隙的原则”这部分内容(这部分内容另有标准规定);对于ISO1132-2:2001引用的其他国际标准中有被 修改采用为我国标准的，本部分引用我国的这些国家标准代替对应的国际标准(见本部分第 2章)。
为了便于使用，本部分还做了下列编辑性修改:
— 删除了国际标准的目次和前言;
— 用小数点“.”代替作为小数点的逗号“，”。 本部分与GB/T 307.2-1995相比，主要变化如下:
— 调整了术语和定义的编排顺序，增加了术语“测量载荷”及其定义。修改了标准正文中所用的 术语和定义(1995年版和本版的第 3章);
— 增加了部分符号，修改了个别符号(1995年版和本版的第
— 减小了测量力(1995年版和本版的表 2);
— 修改了中心轴向测量载荷(1995年版的附录A;本版的5.6);
— 修改了环规的最小径向截面尺寸(1995年版的附录B和本版的7.3-7.5);
— 删除了外径的间距测量(1995年版的7.3.2);
— 修改了塞规过端尺寸(1995年版的7.2;本版的7.5);
— 增加了部分公差项目的测量和检验方法(见7.2,7.4,7.6,8.2,8.3,9.4,9.6,9.7,10.1,11.1,
11.2,12.4,13.1,13.2,14.5,15.3);
—删除了原标准的附录“测量载荷”和“环规的最小径向截面积"(1995，年版的附录 A和附录 B), 增加了规范性附录“与GB/T 4199-2003相互参照的条款(’，见附录 A),
本部分的附录A为规范性附录。 本部分由中国机械工业联合会提出。
本部分由全国滚动轴承标准化技术委员会(SAC/TC98)归口。
本部分起草单位:洛阳轴承研究所。 本部分主要起草人:李飞雪。 本部分所代替标准的历次版本发布情况为:
- GB307-1964(部分),GB307-1977(部分),GB/T 307.2-1984,GB/T307.2-19950
英文名称： Rolling bearings－Measuring and gauging principles and methods
替代情况： GB/T 307.2-1995
中标分类： 机械>>通用零部件>>J11滚动轴承
ICS分类： 机械系统和通用件>>轴承>>21.100.20滚动轴承
采标情况： ISO 1132-2:2001,MOD
发布部门： 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
发布日期： 2005-02-21
实施日期： 2005-08-01
首发日期： 1964-04-08
复审日期： 2010-07-28
提出单位： 中国机械工业联合会
归口单位： 全国滚动轴承标准化技术委员会
主管部门： 中国机械工业联合会
起草单位： 洛阳轴承研究所
起草人： 李飞雪
计划单号： 20031119-T-604
页数： 16开， 页数：32， 字数：61千字
出版社： 中国标准出版社
书号： 155066.1-22970
出版日期： 2005-08-01
下载：

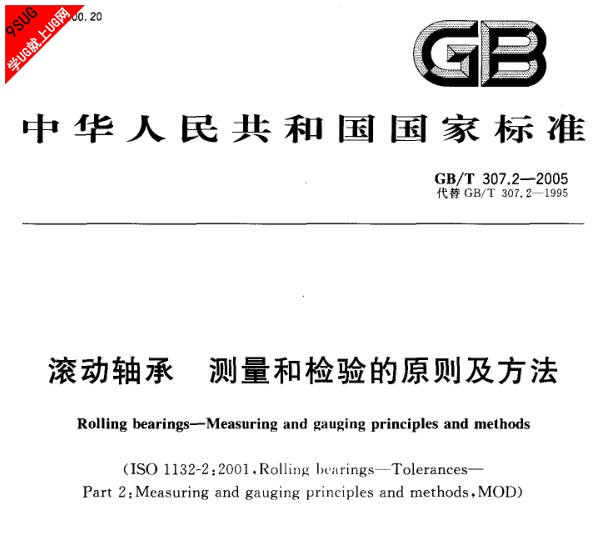

滚动轴承测量和检验的原则及方法 GBT307.2 2005
