本标准规定了螺纹规格为M1.6 -M64、性能等级为5.6 、8 .8、9 .8、10.9、A2-70、A4-70、A2-50、A4-50、CU2、CU3和AL4级、产品等级为A和B级的六角头螺栓。A级用于d=1.6-24m m 和L<=10d或L<=150 mm(按较小值);B级用于d>24 mm或l>10 d或1>150 mm(按较小值)的螺栓。
如需其他技术要求，应从现行标准(如GB/T 196，GB/T 3106，GB/T 3098.1 ，GB/T 3098.6和GB/T 3103. 1)中选择。

六角头螺栓标准

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB /T 2 -1985 紧固件外螺纹零件的末端(eqv ISO 4753:1983)
GB/T 90-1985 紧固件验收检查、标志与包装(eqv ISO 3269:1984)
GB/T 196-1981 普通螺纹基本尺寸(直径1--600m m)
GB/T 197-1981 普通螺纹公差与配合(直径1-355m m)
GB/T 1237-2000 紧固件标记方法(eqv ISO 8991:1986)
GB/T 3098.1-2000 紧固件机械性能螺栓、螺钉和螺柱(idt ISO 898-1:1999)
GB/T 3098.6-2000 紧固件机械性能不锈钢螺栓、螺钉和螺柱(idt ISO 3506-1:1997)
GB/T 3098.10-1993 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母(eqv ISO 88 39 :1986)
GB/T 5267-1985 螺纹紧固件电镀层
GB/T 5276-1985 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注(eqvI SO 225:1983)
GB/T 5779.1-2000 紧固件表面缺陷螺栓、螺钉和螺柱一般要求(idt ISO 6157-1:1988)
GB/T 5779.3-2000 紧固件表面缺陷螺栓、螺钉和螺柱特殊要求(idt ISO 6157-3:1988)
GB/T 5783-2000 六角头螺栓全螺纹(eqv ISO 4017:1999)
GB/T 16938-1997 紧固件螺栓、螺钉、螺柱和螺母通用技术条件(idt ISO 8992:1986)
ISO 10683:2000 紧固件非电解锌粉覆盖层

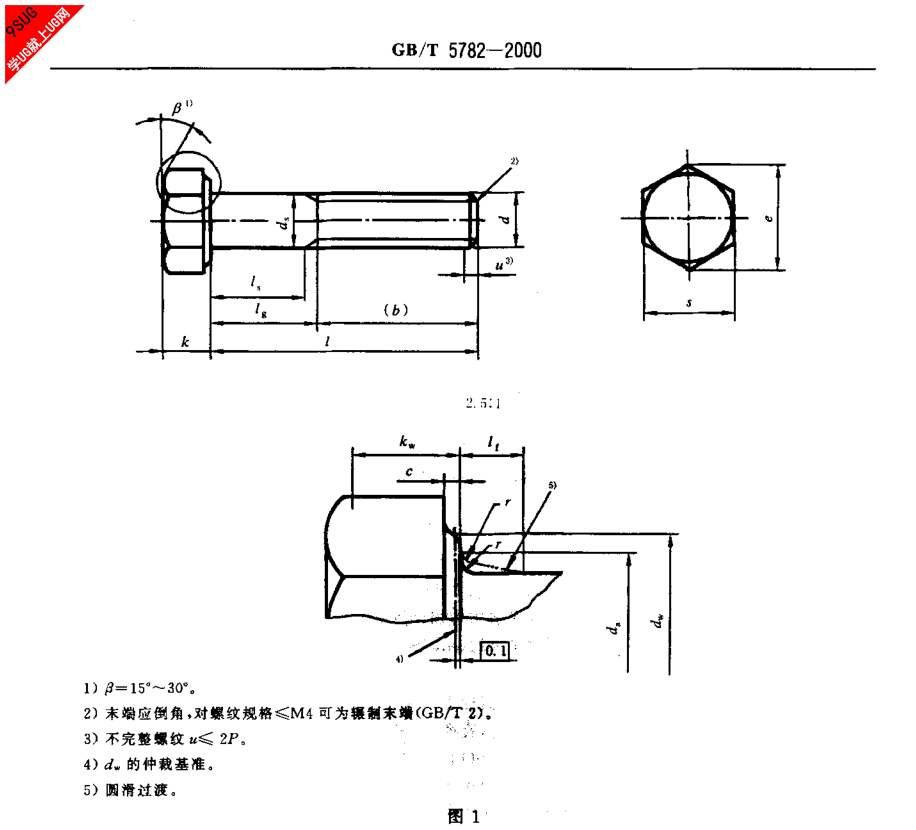

3.尺寸规格(如图)

螺栓标准
