| 可使用拟合曲线命令，通过将二次曲线或样条拟合到指定数据点可创建这样的曲线。
在小平面体上拟合样条的示例
可以拟合样条、直线、圆和椭圆。 样条、圆和椭圆可以是开放的或封闭的。 使用屏幕上的手柄或输入框可以延伸直线和开放的圆、样条和椭圆。 屏幕上会显示最大拟合错误和错误位置。 数据点可在成链的点集中，或在小平面体、曲线或面上。 对于样条，可以设置端点和内部连续性约束，并且可以控制拟合的精度和形状，方法是指定： 次数和段数 次数和公差 模板曲线 如果曲线、面、成链的点或选定的点是目标，则会创建关联的拟合曲线特征。对目标对象的任意修改均会导致关联的拟合曲线进行相应更新。拟合到小平面体的曲线没有关联。 为何使用？ 将跨截面的曲线拟合到扫描的点云数据或小平面体会创建必要的引导线和截面曲线以开始构造曲面，这是逆向工程工作流的基本组成部分。 在本示例中，作为逆向工程工作流的一部分，扫描的点数据将与直线、圆弧、样条和椭圆拟合以创建截面，从而准备进行旋转操作。
1.选择曲线选项卡→曲线组→拟合曲线 。 2.“拟合曲线”对话框 设置参数，如下所示： 类型 = 拟合直线 在目标组中： 源列表 = 指定的点 3.选择拟合直线的起点 (1) 和终点 (2)，然后单击应用。
4.重复拟合直线步骤，以将其他五条直线拟合到线性点。
5.“拟合曲线”对话框 在拟合曲线对话框中，设置参数如下：类型 = 拟合圆 在目标组中： 源列表 = 指定的点 在拟合条件组中： 封闭复选框 = 清除 6.选择起点 (1)、终点 (2) 和中间点 (3) 以定义开放的圆弧，然后单击应用。
7.重复拟合圆步骤，以拟合点的其他圆弧。
8.“拟合曲线”对话框 在拟合曲线对话框中，设置参数如下： 类型 = 拟合样条 在目标组中：源列表 = 指定的点 9.选择将组成拟合样条的点。
10.“拟合曲线”对话框 在参数化组中，如下所示设置参数： 方法列表 = 次数和段数 次数 = 4 段数 = 2

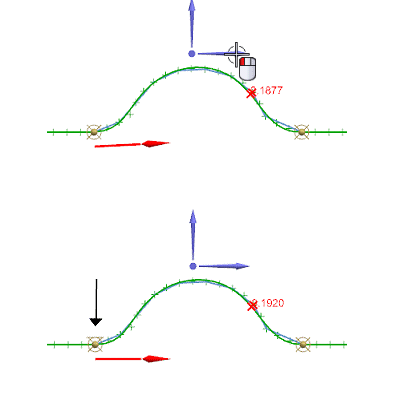

11.“拟合曲线”对话框，在点约束组的端约束下，单击起点。 12.选择指定相切，然后选择所示的方向矢量。
13.“拟合曲线”对话框，在点约束组的端约束下，单击终点，然后选择相同的方向矢量。
14.重复拟合样条步骤，以便拟合其他样条。
15.“拟合曲线”对话框，在拟合曲线对话框中，如下所示设置参数： 类型 = 拟合椭圆 在目标组中：源列表 = 指定的点，在拟合条件组中：封闭复选框 = 清除 16.选择起点 (1)、中间点 (2 - 4) 和终点 (5) 以定义开放的圆椭圆，然后单击应用。现在，您可以使用拟合曲线完成设计。在本示例中，拟合曲线已旋转。
|
