使用等斜度曲线可创建相对于参考方向与曲面成定角的曲线。

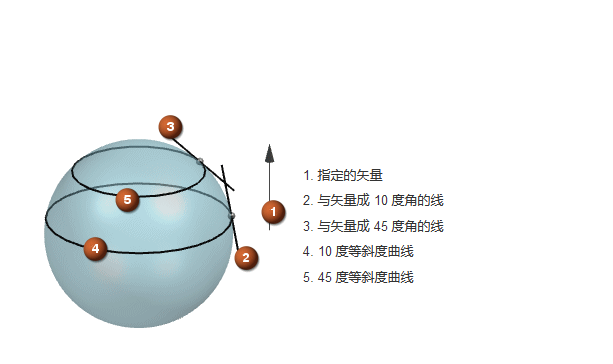

下面的示例有两条等斜度曲线，一条与指定的矢量成 10 度角，另一条与指定的矢量成 45 度角。

可以使用等斜度曲线以：

    分割曲面。

    创建面的拔模角映射。

    为模具部件或铸模部件创建分型面。

等斜度曲线创建方法：
1.选择曲线选项卡→派生曲线组→等斜度曲线。
2.选择要放置等斜度曲线的面。

3.在指定矢量激活时，选择所需的方向。

4.在等斜度角组中，单击多个，然后输入以下值：
间隔 = 5，起点 = 0，终点 = 35

5.单击确定。
