[mastercam教程] 产品设计实例－Mastercam X5实例教程 001

  [复制链接]
mastercam发表于 2014-10-4 15:44:10 | 显示全部楼层 |阅读模式
概述：
Mastercam X5实例教程 001讲解的是一个盒子的创建过程，具体的步骤请参考本节视频教程；

绘图步骤：

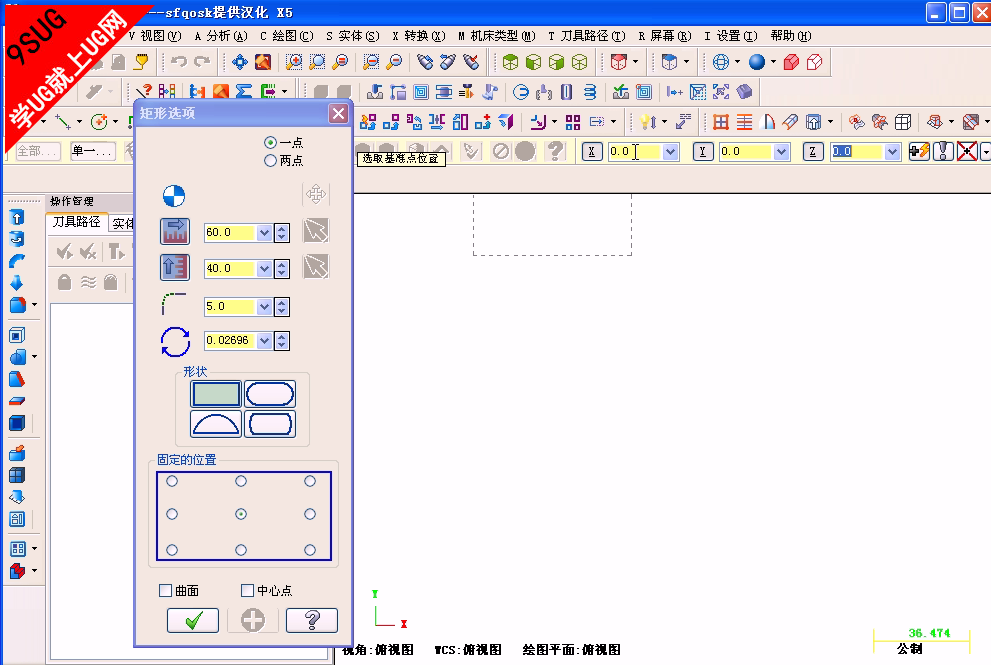

1、启动Mastercam X5软件，绘制矩形线框；

创建矩形

创建矩形
2、挤出实体，选择上一步创建的曲线，创建一个实体；

挤出实体

挤出实体
3、倒圆角，根据图纸对零件的表面进行倒R3的圆角；

倒圆角

倒圆角

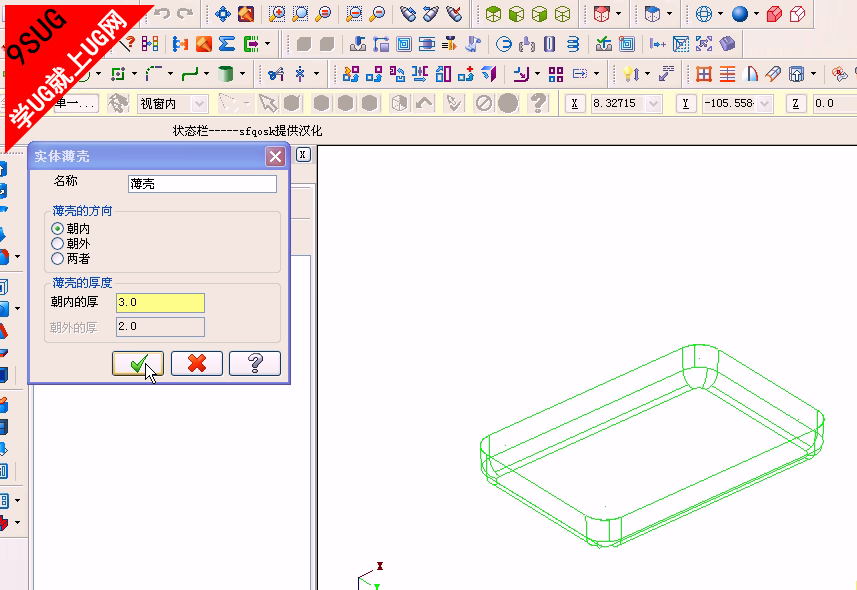

4、抽壳，使用抽壳命令把实体变成零件，到此一个简单的产品设计就完成啦！

抽壳实体

抽壳实体

附件及教程下载：
产品设计实例－Mastercam X5实例教程 001

提取密码：
游客，如果您要查看本帖隐藏内容请回复

Mastercam产品设计Mastercam视频教程Mastercam
