JDP5X构造曲面模型－系列教程

构造曲面模型

1）设置当前图层为Surface层；

2）拉伸面构造模型的上部和左右侧面：选择XOZ平面内的组合曲线，对其沿Y轴方向进行

JD

，拉伸距离29.845，选中“

JD

”选项，结果如图2-14所示；

3）拉伸面构造模型左右两个侧面：分别选择XOY平面内矩形的上下边，沿Z轴正向进行拉伸，拉伸距离为30.48，倾斜角度为5º；注意要调整倾斜角度的正负使得其符合拔模角度的正确方向；拉伸结果如图2-15所示；

JD

4）模型前侧面与左右侧面和上面进行两组面倒角，倒角半径R=5.08，结果如图2-16；

5）模型后侧面与左右侧面和上面进行两组面倒角，倒角半径R=5.08，结果如图2-17；

JD

说明：可以将上面两步倒角操作合为一步来完成，采用两组面倒角命令，第一组面选择模型的前后两个侧面，第二组面选择模型的左右和上部曲面，注意各曲面上的箭头指向；

6）拉伸面构造模型顶部凸台：选择平行于XOY平面Z高度为45.72平面内的圆，沿Z轴负向进行拉伸，拉伸距离为30，拉伸角度- 5，

JD

；如图2-18所示；

7）凸台顶部倒圆角：选择凸台的顶面和侧面进行两面倒圆角，倒角半径R=1.0，结果如图2-19所示；

8）凸台曲面与模型上部曲面进行两组面倒圆角：倒角半径R=5.08，如图2-20所示；

JD

9）拉伸面构造模型左边凸台：选择模型右侧的圆弧曲线，沿X轴正向进行拉伸，拉伸距离为20，拔模角度为0度，结果如图2-21；

10）左边凸台曲面与模型的左侧面进行两组面倒角操作：倒角半径R=5.08，如图2-22；

JD

11）曲面模型制作过程完闭。

2．2．4要点补充说明

（1）可参考 范例文件夹JDP5X→Samples→SurfMill 文件夹中“基础建模.jdp”；

（2）如果模型在几个标准视图下有不同的轮廓特征形状，这时可以先生成模型的各个侧面和上下面来，然后通过面面裁剪或其它方法得到模型的大致形状，这种造型方法称为“交叉成型法”；本例中就先做出了模型的左右前后侧面和上部曲面，然后通过面组倒角的方法得到了模型的主体形状。

下面我们通过一个例子再来体会这种方法：

采用“交叉成型法”制作图2-23所示的模型；

JD

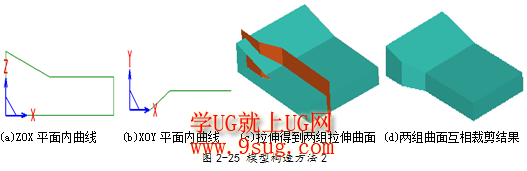

从图2-23中我们可以看出在前视图和俯视图中有特征轮廓，因此可在世界坐标系的XOY平面和ZOX平面中分别绘制特征曲线，然后分别对两个平面中的曲线进行拉伸，最后再通过面组裁剪得到模型尺寸；本例有两种构造方法，分别如图2-24和图2-25所示：

JD

JD

注意：本例中应调整好绘图面中曲线的位置，必要时要对原曲线进行曲线延长，以便使得两组曲面在裁剪前能够相互贯穿。

（3）构造模型的第二种方法为“堆积木法”，如本例中首先构造出模型的主体形状，然后再在该主体形状上添加两个凸台，最后再进行凸台曲面与主体曲面之间的光滑过渡，这样就好像堆积木似的堆出最终的模型形状。构造模型的第三种方法为“雕刻成型法”，这种方法与雕刻加工过程类似，首先拿过来一个毛胚大料，然后再其上雕刻加工出若干不同形状特征，如各种槽类和孔类形状等；这三种模型构造方法常常是综合在一起使用的。如本例就采用了“交叉成型法”和“堆积木法”这两种方法。
