六角沉头螺丝沉头及螺丝孔的呎吋规格表

沉头螺丝的作用：
    在连接件上的安装孔的表面上，加工有一个90度的锥形圆窝，平机螺丝的头部在此圆窝内，和连接件的表面平齐。平机螺丝在一些场合使用的也有半圆头平机螺丝，这种螺丝比较美观，用于对表面可以允许少许突出的地方。

    螺丝起着两个或者多个物体的连接作用，是在日常生活中或者工业制造中不可或缺的必需品。有沉头螺栓（带槽）、沉头螺栓（带榫）

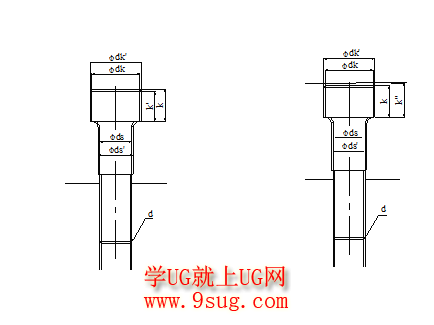

六角沉头螺丝的沉头及螺丝孔的呎吋

螺丝称号(d)	M3	M4	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30
ds	3.3	4	5	6	8	10	12	14	16	20	24	30
ds’	3.4	4.5	5.5	6.6	9	11	14	16	18	22	26	33
dk	5.5	7	8.5	10	13	16	18	21	24	30	36	45
dk´	6.5	8	9.5	11	14	17.5	20	23	26	32	39	48
k	3	4	5	6	8	10	12	14	16	20	24	30
k´	2.7	3.6	4.6	5.5	7.4	9.2	11	12.8	14.5	18.5	22.5	28
k´´	3.3	4.4	5.4	6.5	8.6	10.8	13	15.2	17.5	21.5	25.5	32

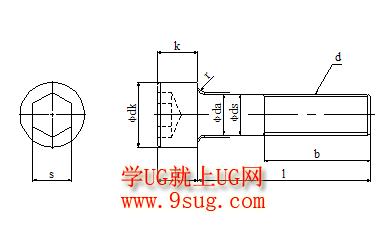

螺丝称号(d)			M3	M4	M5	M6	M8	M10	M12	(M14)	M16	M20	M24	M30
螺牙节距(p)			0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5
b	参  考		18	20	22	24	28	32	36	40	44	52	60	72
dk	最大(基准呎吋)		5.5	7	8.5	10	13	16	18	21	24	30	36	45
	最大		5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39
	最小		5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	29.67	35.61	44.61
da	最大		3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26..4	33.4
ds	最大(基准呎吋)		3	4	5	6	8	10	12	14	16	20	24	30
	最小		2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67
k	最大(基准呎吋)		3	4	5	6	8	10	12	14	16	20	24	30
	最小		2.86	3.82	4.82	5.70	7.64	9.64	11.57	13.57	15.57	19.48	23.48	29.48
r	最小		0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1
s	基准呎吋		2.5	3	4	5	6	8	10	12	14	17	19	22
	最小		2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	17.050	19.065	22.065
	最大    (1)	1栏	2.580	3.080	4.095	5.140	6.140	8.175	10.115	12.212	14.212	17.230	19.275	22.275
		2栏	2.560	3.080	4.095	5.095	6.095	8.115	10.115	12.142	14.142	17.230	19.275	22.275
t	最小		1.3	2	2.5	3	4	5	6	8	8	10	12	15.5

         (1)S(最大)之第1栏,适用于强度区分8.8及10.9者及形状区分A2-50,A2-70者,第2栏适用于强度区分12.9者,可依供需双方协议,将强度区分12.9者适用第一栏.螺丝称号M20以上的S(最大),可适用于全部强度区分及性情区分者.

        (2)头部侧面应施予直条刻纹等压在刻纹[JIS B0591(金花刻纹)],此时,dk(最大)为本表所示,** 记号的数值,不需压花刻纹者, 由订购人径行指定.此时的dk(最大)为本表所示附*记号的数值.
