[UG10.0教程] UG10.0绘制英制螺丝教程－就上UG网

[复制链接]
ug9.0发表于 2015-8-5 15:57:16 | 显示全部楼层 |阅读模式
学UG就上UG网：

在UG10.0中绘制英制螺纹，没有地方可以设置，你要想绘制英制的螺纹，需要了解基本的机械制图原理；例：设计一个1/2寸英制螺丝，需要先绘制一12.7（1/2寸＝12.7mm）的圆柱，然后计算是螺距，（螺距用每英寸的牙数来表示，如：每英寸11牙，则螺距＝25.4/11＝2.309mm。25.4÷牙数=螺距）在以上的参数设置完成后；进入UG中进行绘图；
1、绘制一个12.7的圆柱；

UG10.0绘制螺纹

UG10.0绘制螺纹

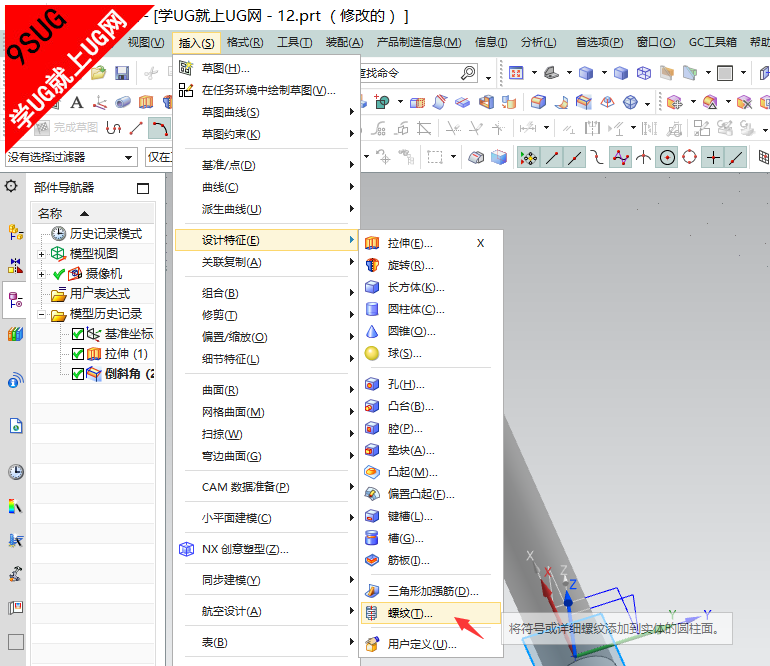

2、从插入－设计找到螺纹；

UG10.0教程

UG10.0教程

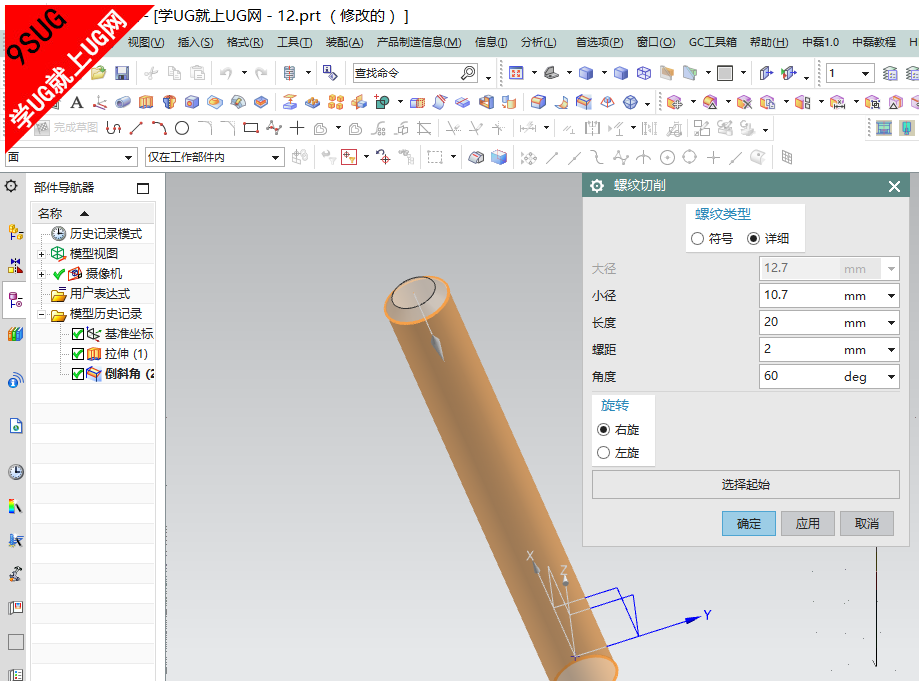

3、在弹出的螺纹对话框中，点详细，选中圆柱面，其自动计算出螺纹的尺寸；

UG10.0

UG10.0
4、在参数设置完成后，点确定，其绘制出来的螺纹如下图；

UG绘制美制螺纹

UG绘制美制螺纹

机械制图螺丝螺纹UG画螺纹用UG绘制英制螺纹
