加工螺丝,轴等要有退刀槽的作用就上UG网

[复制链接]
NX高手发表于 2017-9-12 07:09:08 | 显示全部楼层 |阅读模式
看到供应商送过来带有螺丝的零件，其尾部都有一条1mm退刀槽，请问螺丝上的退刀槽的作用是什么？

螺丝退刀槽

螺丝退刀槽

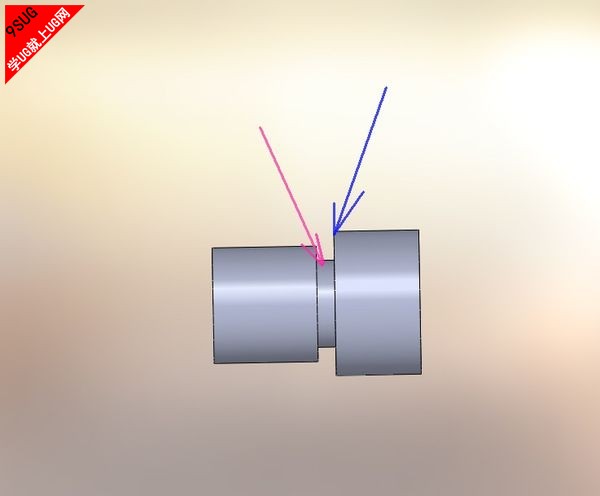

螺丝不管是刀具挑出来的或是成型工具加工出来的，在尾部都会有一个收尾的动作，那么这时候形成的螺纹轨迹深度是不够的，也就是不能和螺母旋合。如果有要求螺母必须拧到底部的话，可能达不到要求了。所以设立退刀槽可以解决此问题，槽深度会稍大于螺纹深度。请看图如果不设退刀槽螺母可能只拧到红线部位，设立后就可以一直到下一个面了
螺丝退刀槽螺丝加工
