模具常用螺丝规格表（螺栓各部分尺寸表）

        模具上的螺丝分为公司和英制两种，外企常用的是英制规格，而国内一般都是使用公制的规格；在设计螺丝的时候，在没有螺纹实物的时候，我们很难知道其规格，有了本表，你就不需要借助实际的螺栓了。

螺栓

公制螺紋

單位    mm
標稱直徑d	螺距P	d1	H	B	C	D1（約）	r（最大）	K（約）	S	L
M10	1.5	10	6	17	19﹒6	16﹒5	0.5	1.5	20	14~100
M12	1.75	12	9	21	24﹒2	20	0.5	2	22	18~130
M16	2	16	11	26	30	25	1	2	28	25~140
M20	2.5	20	13	32	37	31	1	2.5	32	35~170
M24	3	24	16	38	43﹒9	36	1.5	3	38	50~170
M30	3.5	30	20	46	53﹒1	44	1.5	3.5	42	60~250
M36	4	36	24	54	62﹒4	52	2	4	52	70~250

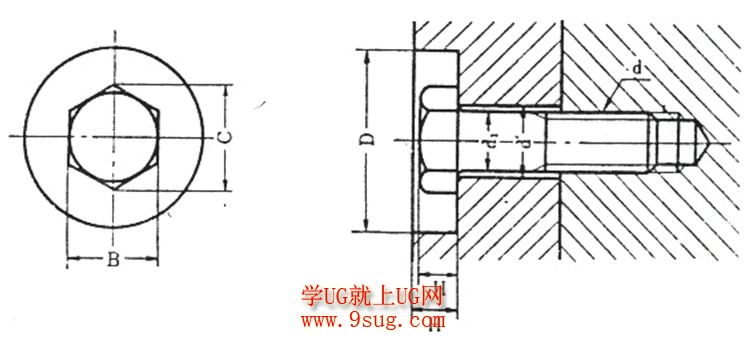

螺栓

                                                                      單位      mm

標稱直徑d	d1	d'	B	C	D	H	H'
M10	10	11	17	19.6	30	6	7
M12	12	13	21	24.2	38	9	10
M16	16	18	26	30	44	11	13
M20	20	22	32	37	50	13	14
M24	24	26	38	43.9	62	16	17
M30	30	33	46	53.1	72	20	22
M36	36	39	54	62.4	84	24	26

螺栓

單位      mm

標稱直徑d	螺距P	D	H	C	a	b	S	L
3	0.6	6	1.75	0.25	0.8	0.7	12	4~40
4	0.75	8	2.3	0.3	1	0.9	16	4~50
5	0.9	10	2.8	0.3	1.2	1.1	20	6~50
6	1	12	3.4	0.4	1.2	1.4	25	8~50
8	1.25	16	4.4	0.4	1.6	1.8	30	10~60

螺丝

單位  mm

標稱直徑d	螺距P	D	H	a	b	r	S	L
3	0.6	5.5	2	0.8	1.1	0.2	12	4~40
4	0.75	7	2.6	1	1.4	0.3	16	4~50
5	0.9	9	3.3	1.2	1.8	0.3	20	6~50
6	1	10.5	3.9	1.2	2.1	0.3	25	8~50
8	1.25	14	5.2	1.6	2.8	0.4	30	10~60

螺栓

單位    mm

標稱直徑d	d'	D	D'	H	H'
3	3.4	6	7	1.75	1.8
4	4.5	8	9.3	2.3	2.4
5	5.5	10	11.5	2.8	3
6	6.5	12	13.7	3.4	3.6
8	8.8	16	18	4.4	4.6

柱头螺丝应用实例

螺栓

標稱直徑d	d'	D	D'	H	H'
3	3.4	5.5	6	2	2.3
4	4.5	7	8	2.6	3
5	5.5	9	10	3.3	3.8
6	6.5	10.5	11.5	3.9	4.4
8	8.8	14	15	5.2	5.8
