CNC机床专用球形铣刀刃磨方法

精雕 · 发表于 2014-4-29 21:43:37

本帖最后由精雕于 2014-4-29 21:51 编辑

对于工作在CNC操机岗位上的工作人员来说，如果不会研究CNC机床上的铣刀，那么其很有可能找不到工作，更确切地说找不到高薪的工作，因为CNC操机人员在工作中，经常需要磨刀，下面我就以图文的方法为大家讲解下如何来磨CNC机床专用球形铣刀的方法。

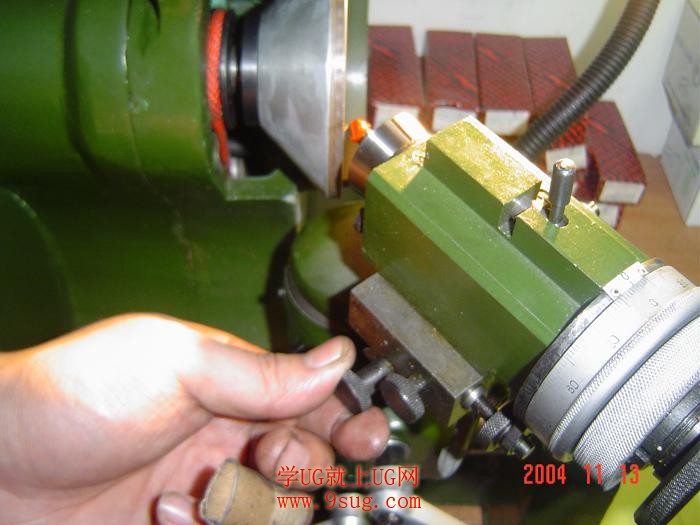

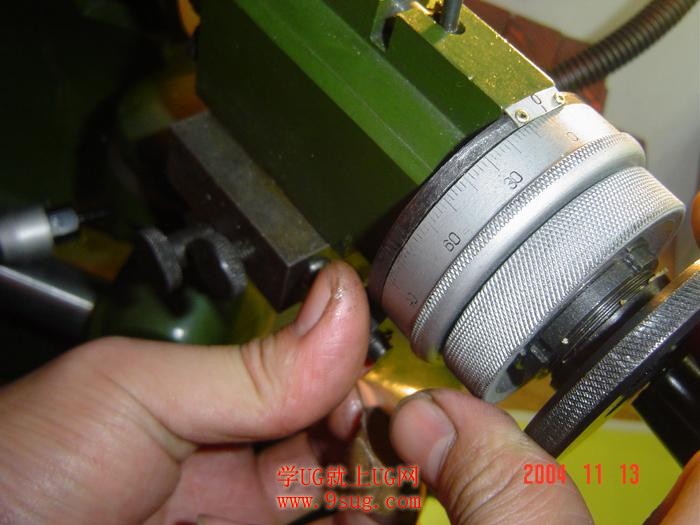

1、球形刀装入水平位置后刻度对零线并夹紧；

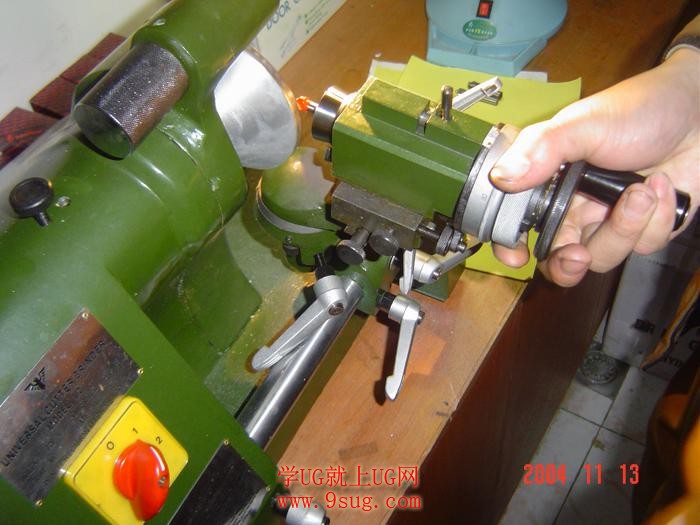

4、小刀台水平90゜慢慢转动，并松开小刀台右小手柄；

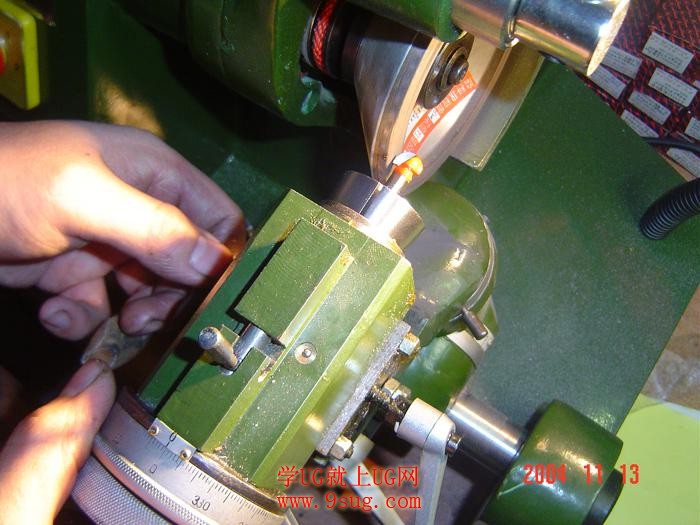

5、左手大拇指调节小刀台前台位置，让球圆弧始终贴紧砂轮；

6、松开小刀台左右移动锁紧手柄；

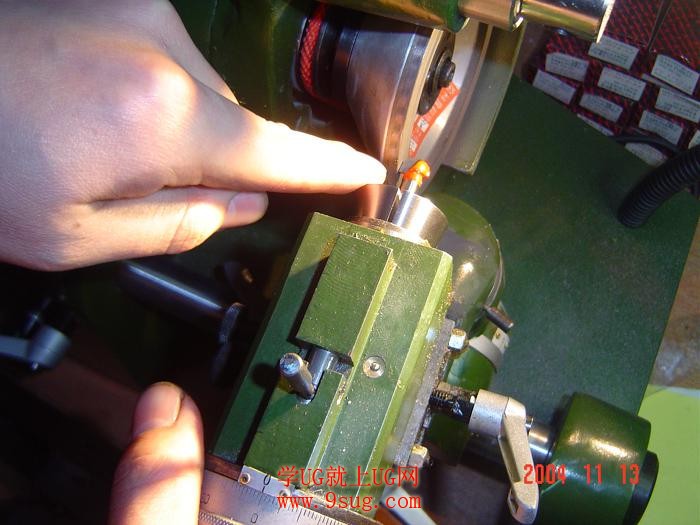

7、左手转动可调螺杆，使刀台左右移动，让球形刀圆弧在水平转动中始终贴紧砂轮端面；

8、反复调节小刀台水平方向和前后方向位置，始终可找到圆弧运动中贴紧砂轮的位置；

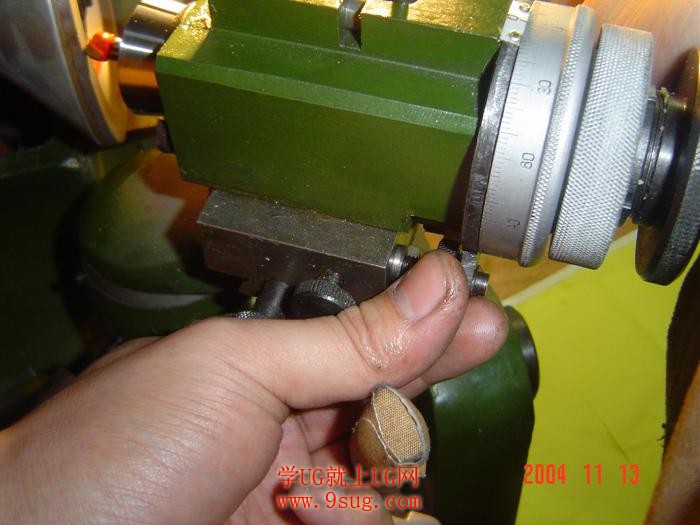

9、调整完后,锁紧小刀台前后运动控制手柄；

10、调整完后,锁紧小刀台左右运动控制手柄；

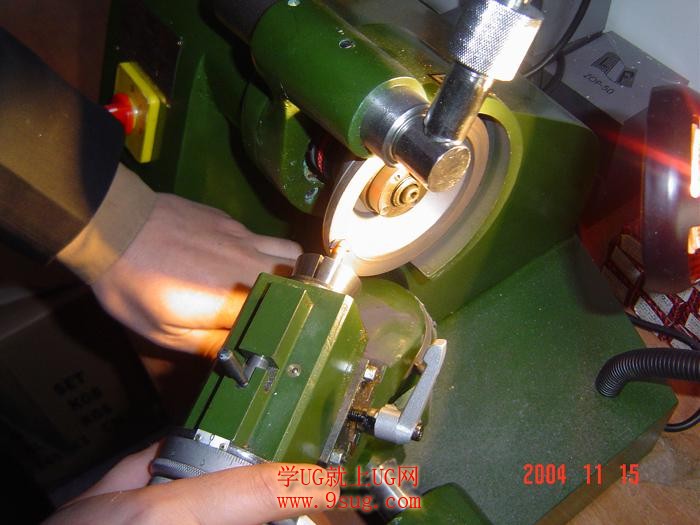

11、松开90゜锁紧手柄，小刀台在0～90゜之间水平慢慢转动，使球面运动轨迹和砂轮始终吻合。

以上就是磨刀的方法，对于新手，开始也许会觉得不好操作，但是只要磨得多，就很容易掌握方法，每一个同学都是从学徒起出来的，做任何事情都不是容易的事情。
