滑块机构:
        当产品侧壁有倒扣无法脱模时,可做滑块机构便于产品脱模。当产品的外观面咬花为高光,表面质量要求较高时,也可做滑块机构便于成型。
        当滑块机构较大,为加工简便、省料,修模便于更换,可分开做成滑块座与滑块入子,然后用螺丝将滑块入子固定在滑块座上。
        当滑块较小时,可直接将滑块座与滑块入子做成整体,可减少加工工序,减少一个零件。

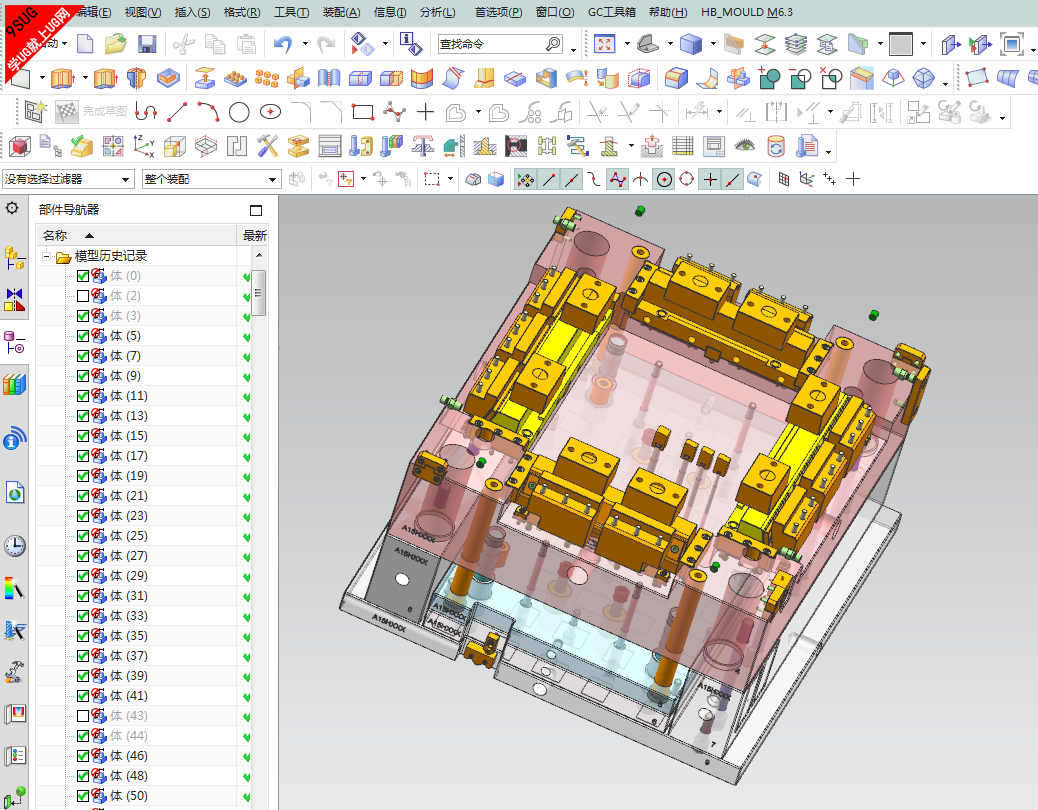

滑块1

滑块1


1、滑块束块
        滑块束块的作用是当模具合模时,抵挡注射压力,防止滑块后退。当注射压力过大时,滑块束块则需插入公模板。滑块束块束紧滑块座,同时也可防止滑块入子靠破面产生毛边。

2、滑块压块
         此零件的作用是在模具配模时,当滑块放入模板后,用此零件压在滑块凸台旁的模板上,与滑块凸台形成一条导轨槽,使滑块在成型时,可来回滑动,不会从模具里掉出来。

3、滑块耐磨块(滑块背部耐磨块、滑块底部耐磨块)
       当模具在不断开、合模时,滑块也要随之来回运动,在这运动过程中滑配面就会不断产生摩擦力,在滑配面增加经过热处理的耐磨块(滑配面需加工油槽),可以大大减少摩擦力对模板的损害,同时便于更换,便于合模时调整,从而延长模具的寿命。

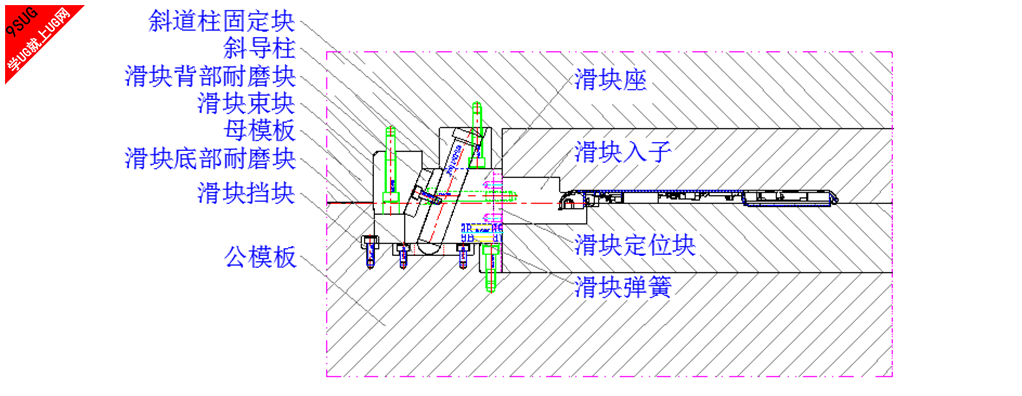

滑块2

滑块2


4、斜导柱
         此零件的作用是当模具开模时,与滑块弹簧一起带动滑块沿开模方向及水平方向同时运动,使滑块脱离倒勾。(大滑块需斜道柱与滑块弹簧一起运动,当滑块较小时,可只用弹簧带动滑块推出,油压缸也可带动滑块运动)斜导柱与滑块斜孔要有0.5MM的间隙配合,以便开模顺畅。斜导柱的a角一般取15~20°,最大不要超过25 °,防止其弯曲变形。斜导柱在模板的配合长度要大于或等于1.5倍斜道柱的直径。

5、滑块定位块
       滑块定位块用于滑块本体与滑块入子的定位,其优点是当设计使用滑块定位块时,滑块本体上的入子槽与定位块槽可以使用磨床加工,其精度可达到0.005MM,大大提高了滑块入子与滑块本体的定位精度;其缺点是装配和加工比较复杂,会多一个零件

滑块3

滑块3


6、斜导柱固定块
       此零件的作用是将斜导柱固定在模板上。

7、滑块挡块
        此零件的主要作用是在开模时,滑块在水平运动方向上的限位。(有时不设计滑块挡块,直接用模板限位;有时用一颗螺丝代替滑块挡块限位;有时因滑块行程较长,模板空间不足,就在模板外面增加挡块。)
