笔记本四大件斜销种类样式大全,你不知道的全在这

[复制链接]
常乐的知足者发表于 2018-1-3 14:58:21 | 显示全部楼层 |阅读模式
其实我们的斜销样式千变万化,但是有句话说的好,,万变不离其宗,所以不管斜销怎么变换,最经典的形式也就是下图。

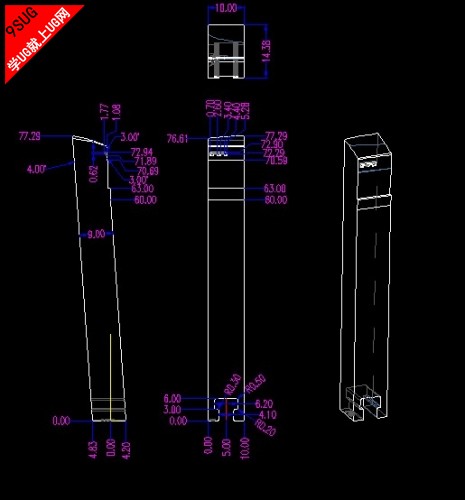

1.单边斜度
这个是比较常用的形式,一般不管胶位倒扣的大小都可以用这个方式,前提是有足够的空间,这种斜销的退出行程会比价多,因为本体大,所以一般在笔记本的A-cover 用的比较多。
一般我们的斜销角度,从1°,开始到8°,都有,具体依据倒扣深度计算。

斜销种类

斜销种类
2.双边斜度
双边斜度的斜销,用法也很广泛,她的行程虽然多,但是他所需要的空间相对来说稍微少一点,一般用的的3°到7°比较多,最常用的是3°和4°,当然要根据实际情况而言,和公模仁的厚度,卡扣位置的空间大小,倒扣量多少来定。一般在四大件上都会用到这样的斜销结构。

斜销种类

斜销种类

斜销种类

斜销种类
3.一边斜度,一边直升胶位
这样的斜销一般在笔记本的BC件用的比较多,在卡扣空间位置比较紧凑的时候,这个斜销是上面两种的延伸,可以看做是一边斜度,但是需要做一个耳朵导正,就演变程了一边斜度一边直升,当耳朵位和直升位的比例不同的时候,应用场合也会不一样,这样的斜销灵活性强,对于各种各样的卡扣都适合,但是也是相对复杂一些的,加工也会相对复杂一些。

斜销种类

斜销种类
以上几种斜销都是用拉杆顶出的,拉杆就是在斜销底部安装一个类似顶针的杆,当然头部是有形状的,下面我们介绍一种不能用拉杆顶出的时候用到的一种结构。就是我们所说的第四种结构。
4.有的斜销比较小,胶位在角落处,斜销的身体做的很小,这个时候我们就需要斜销座进行斜销顶出了,这个时候斜销的主体做的很小,只能用斜销座进行顶出,他的尾部形状和斜销拉杆的结构刚好相反,如下图:

斜销种类

斜销种类
我们在做斜销的时候一定要算好顶出行程,预留足够的退出行程,预防斜销顶出卡死,等,
