斜销
此零件处于模具的公模部分，其作用是解决产品上的倒扣，同时充当产品在开模后的顶出机构，使产品能够脱模顺利。在设计斜销时，其水平运动距离（b）至少要大于卡勾长度(a)0.5mm,其斜度值设计尽量要小，才有利于斜销顶出（3 ° ≦ a ≦ 15 ° ）

模具斜顶又名斜梢，斜顶是以港资模具厂为主的珠三角地区模具行业的惯用说法，是模具设计中用来成形产品内部倒钩的机构，适用于比较简单的倒钩情况。


斜梢设计及注意事项：

1.斜梢设计时在退模方向应尽量取较短方向。

2.斜梢在计算其开模角度时尽量取大, 角度以不超过10°为原则. 另需考虑斜梢开模后退行程中可能会带动成品偏移, 所以L应取成品的4/5H, 部份模具4/5A, A°可能会超过10°以上, 则取10°再将顶针凸出公模面0.5-1mm, 作为定位作用。

3.斜梢顶部一般约需比公模略低0.05mm。

4.斜梢上若有凸起(靠破洞)时应增加脱模角, 角度以3°以上为佳, 最多可作至6°。

5.大斜梢设计时应考虑顶出挠度问题, 所以底座最好作在KO孔正上方。

6.大型斜斜梢在设计时应防前倾及顶出时左右顶出不均时可能出现的摆动力量. 所以最好设置 T型槽及鴳尾槽.

7.有斜梢时, 最好加装EGP, 防止斜梢移动时侧向分力影响顶出顺畅.

8.当斜梢头部有靠插破时，回位销下加装弹簧以保护斜梢靠插破面。

9.斜梢设计时，注意成品公模侧定位，防止斜梢运动时带动成品。

10.半截式斜梢设计时不可以让斜梢完全顶出。


斜销拉杆
         此斜销拉杆零件的作用是连接斜销，并被固定在上顶针板上，随着顶板的顶出，带动斜销将产品顶出公模仁。目前我们的标准有如右图所示两种，根据斜销的实际情况选择拉杆的形式。

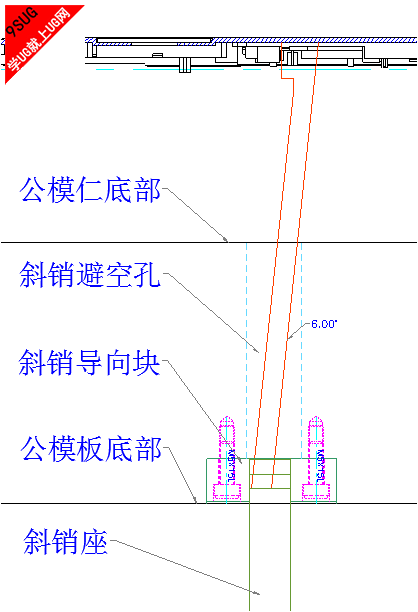

斜销导向块
         此斜销座导向块零件是为斜销的运动起到导向的作用，当斜销斜度较大，做的斜销避空孔过大时，采用斜销导向块可以避免斜销在顶出时产生晃动，使斜销能顺利回位
模具行业



斜销座
         此斜销座零件的作用是连接斜销，并被固定在下顶针板上，此零件与斜销拉杆的作用一样，也是带动斜销将产品顶出公模仁，斜销座适用于斜销宽度窄，无法在斜销中心做挂台的斜销。（如右图所示）




一般如果塑胶模具设计时斜销的位置足够大的的情况下，而且退出行程也够，就用单边斜的斜销，注意做一个耳朵导向，



当模具设计时斜销的位置不够的情况下，首选考虑直升位加双边斜，如下图所示



当塑胶模具设计斜销的退出行程不够，切空间位置也不够的情况下，用双边斜，直升位，在加单边斜的斜销，这种情况也可以一个斜销出多个倒扣的情况


具体模具设计时斜销做到多大，用什么样的形式，要根据产品来定，欢迎吐槽!
