[模具设计] 带有行位多次分型的模具结构图纸

[复制链接]
UG论坛发表于 2014-6-26 21:04:07 | 显示全部楼层 |阅读模式
分  享：UG论坛

发  布：就上UG网

格  式：CAD图纸

编  辑：图纸可以编辑

下  载：带有行位多次分型的模具结构图纸下载

模具结构
本结构行位比较多，因此结构也较于复杂，通过这例CAD图纸，我们可以参考其绘图的技巧，来达到我们积累大型复杂模具结构的这一目的；此CAD图档是细水口，其使用的不是尼龙胶塞。

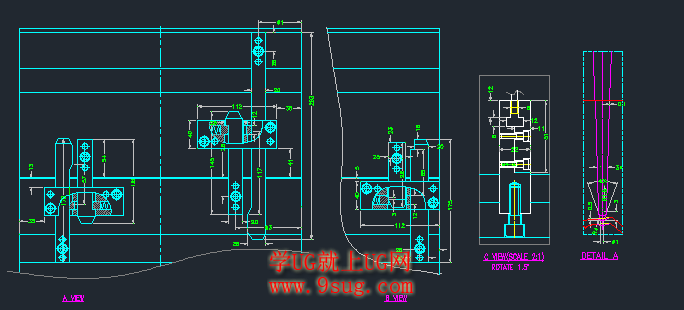

1、下图为机械式开闭器的详细表达图；

模具图纸

模具图纸

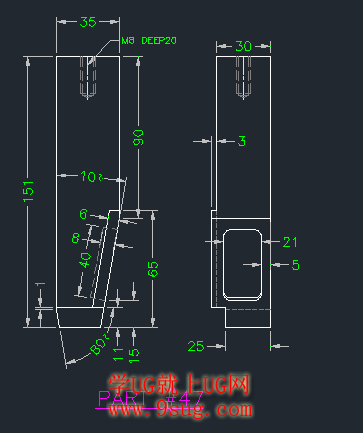

2、下图为带有T槽的铲基尺寸图；

CAD图纸

CAD图纸
3、在以往我们所发的模具结构图纸中，都是发布的模具的大结构图，今天的这幅CAD图纸，才们只发布一些细节之处的表达图。

模具结构图

模具结构图

模具结构图纸下载CAD结构图纸模具图纸2D图纸下载
