模具加工中,经常会有例如标识、文字之类的特征,由于这些特征比较小,而且深度又浅,这就给UG编程的工作人员在编程时需要提高自己的技术,在例如对文字之类的特征加工时,我们需要从以下多方面考虑,避免出错。

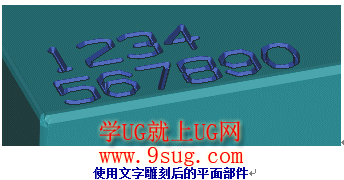

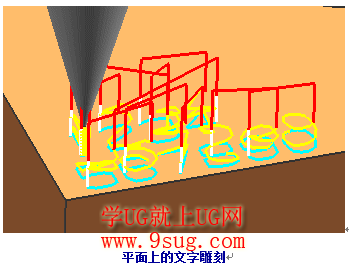

平面上的文字雕刻
平面文字雕刻的注意事项
· 当需要多个切削层时,软件会生成相同深度的切削。每一层的切削深度按如下方式进行计算: o 顶层深度 = 底部面层深度 + 毛坯距离 o 底层深度 = 底部面层深度 + 底部面余量 – 文本深度 o 每层深度 = (顶层 – 底层)/ 每刀深度 这会在各层之间平均分配。 · 例如,如果文本深度为 0.02: o 而且每刀深度 =0.01,则平面文本会生成两个深度均为 0.01 的层。 o 而且每刀深度 =0.017,则平面文本会生成两个深度均为 0.017 的层。 · 系统会忽略检查边界和修剪边界。 · 请在一个平行于底平面的平面中创建文字。 · 创建刀轨时,系统会沿刀轴将文字投影到底平面上。 · 默认的刀轴是 +ZM轴。
|
