模具定位环的种类区分与设计标准

        在以往的模具制造中，很少装定位环，装了定位环的模具，上下模具师付在上模时，可以很容易的把唧咀与注塑机的射咀相对齐，缩短了上下模人员的工作时间，小小的一个定位环，着实起了很大的作用。
        为了方便UG模具设计人员对模具加设定位环，为朋友们总结了常用的几种定位环的种类及定位环各部分参数，常见的定位环分为三种，详见以下图文说明。

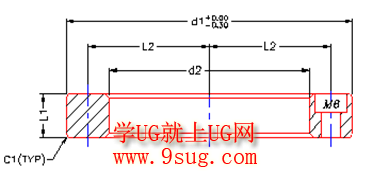

1﹕定位環的設計與標注﹕

定位环

附表(一)

定位环

2﹕三種常用的定位環規格﹐其選用應視射出機的規格而定

定位环

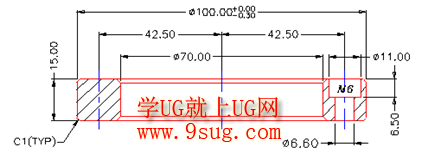

3、上图为100mm定位环尺寸。

定位环

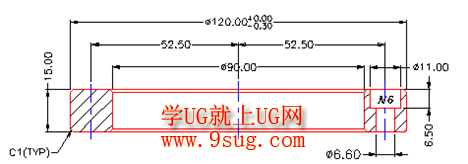

4、上图为120mm定位环尺寸。

定位环

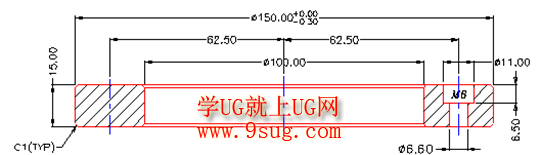

5、上图为150mm定位环尺寸。

        以上定位环的规格是根据注塑机的砘位大小来决定的，吨位大的注塑机其射咀会大一些，也许每一个厂的标准都不同，但其外形的总体尺寸是不会变的。
