落料凹模三维建模及工程图纸制作练习

[复制链接]
ug网发表于 2013-11-5 08:37:01 | 显示全部楼层 |阅读模式
        落料模属于五金模的种类,主要是用来冲压钣件零件的模具,下图为某模具厂需要绘制的落料凹模图纸,要求根据图纸来绘制落料模具的3D。

UG建模

UG建模

[学习目标]
    1.学习孔特征的创建方式。

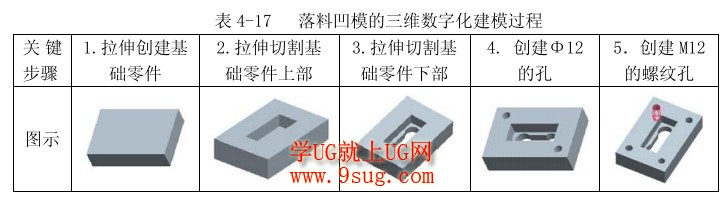

[零件造型分析]
    该落料凹模的造型较为简单,除了两个螺纹孔外,其余部分均可采用拉伸方式来创建。本案例的目的在于训练特征孔的创建过程,包括一般孔与螺纹孔。

UG练习图纸

UG练习图纸

UG练习图纸下载: 落料凹摸的三维数字化建模.rar (1.76 MB, 下载次数: 52)
回复

使用道具 评分 举报

精彩评论2

2869457884发表于 2014-4-20 11:09:07 | 显示全部楼层
很好的文件。
回复 支持 反对

使用道具 评分 举报

xiaofang发表于 2014-7-29 15:41:52 | 显示全部楼层
感谢,值得学习
回复 支持 反对

使用道具 评分 举报
