UG全3D手动分模5讲_通过实体补孔的技巧_就上UG

  [复制链接]
ug9.0发表于 2016-9-20 09:52:39 | 显示全部楼层 |阅读模式
什么是实体补孔？实体补孔是在UG软件中，对要进行模具设计的产品表面的孔给用实体的方式填平，其目的是为了分型；

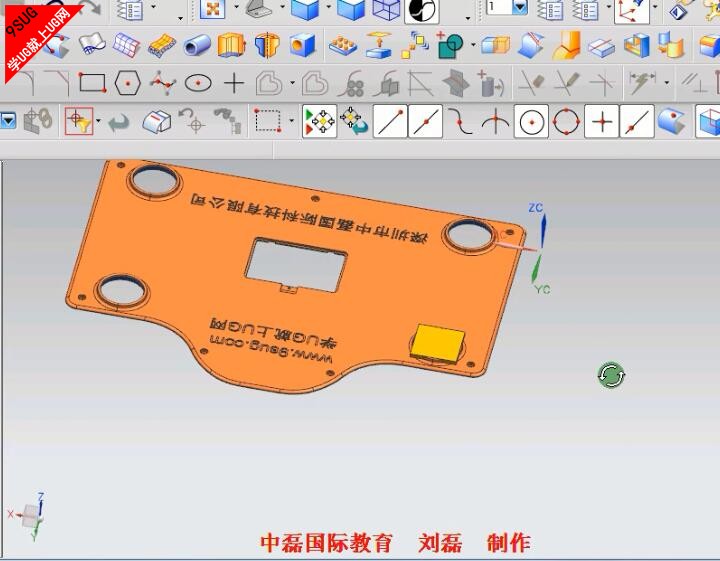

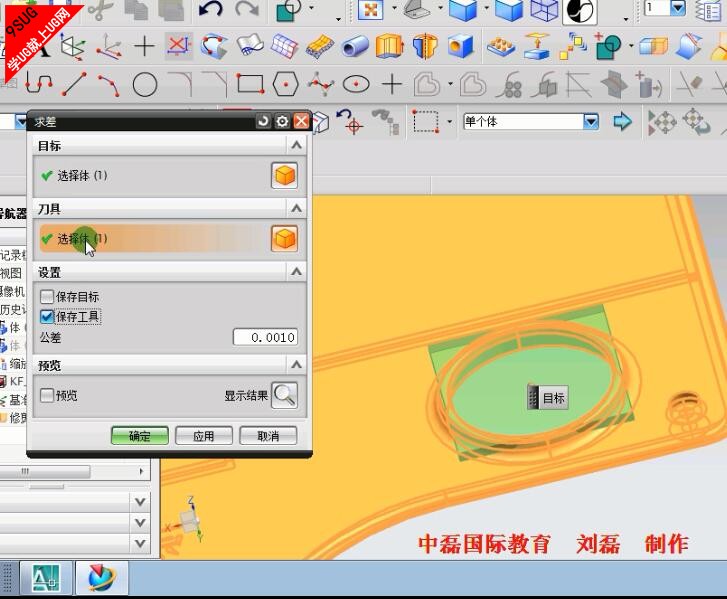

补孔用的较多的为方块体，通过选择孔位的边创建一个包容块；包容块设计完成后，以块为目标体，产品为工具体进行布尔运算；

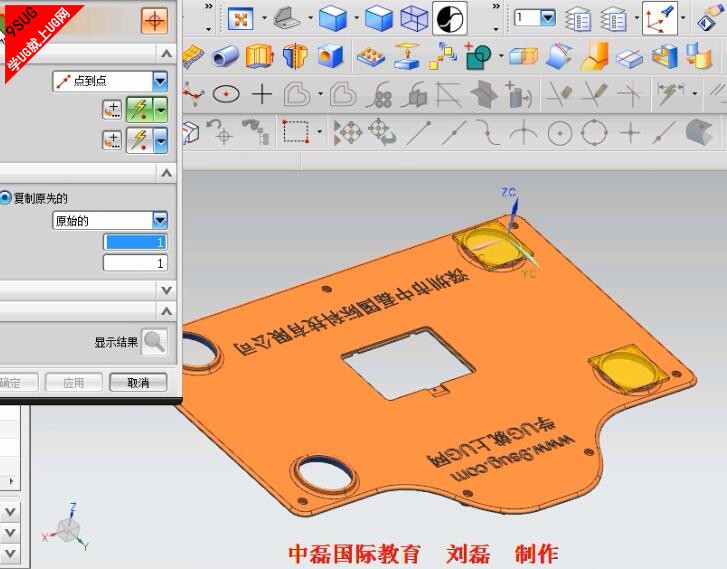

对于产品上有共性的孔位，侧可以通过创建一个，其余复制的方式得到其它；
UG模具设计中，常用的指令不多，为了提高工具效率，可以把需要的指令设计成UG8.0快捷键；
本课最终结果把产品的所有孔位补好，实体补孔需要一定的技巧，学员在学习本课程时，注意归纳总结要点。
源视频下载：

游客，如果您要查看本帖隐藏内容请回复





UG模具设计UG手动分模UG全3D模具设计UG分模教程
