UG快速入门123讲_火塞丝杆机械设计_就上UG网

[复制链接]
ug9.0发表于 2016-9-17 09:59:20 | 显示全部楼层 |阅读模式

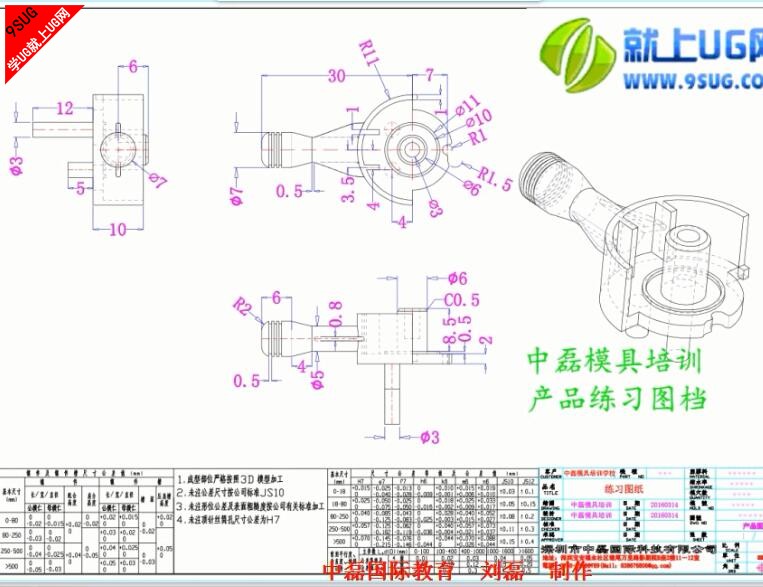

UG8.0快速入门学习课程123讲讲解的是一例机械设计中类似于火塞、丝杆形状的零件绘图过程，本视频教程约15分钟；

UG教程

UG教程
火塞丝杆的半圆形圆柱及其附属特征都是通过拉伸创建完成的，要注意的地方是仔细看图，看懂后再画；

UG建模设计

UG建模设计
对于侧面的圆柱和加强筋，用UG8.0进行三维设计时，需要注意找准位置、绘图平面；

UG快速入门

UG快速入门
当半圆形圆柱及侧面圆柱设计完成后，就可以优化零件上的细节特征了，完成后的零件如下图；

UG

UG
新手在学习本课时，尽量先自己绘图，当画不出及图形看不明时，可以借助本视频进行学习。
