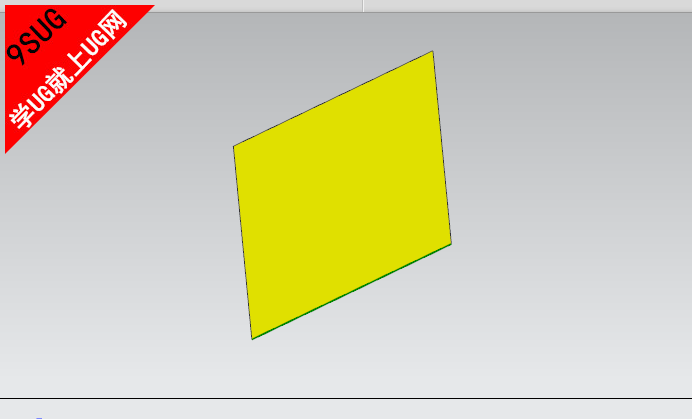

UG二次开发拉伸UG函数：UF_MODL_create_extruded（），先创建一条直线然后把其拉伸成片体；

UG二次开发

拉伸片体C++源代码：

1. /* TODO: Add your application code here */

2.

3.     /*中磊国际模具培训－创建直线拉伸功能*/

4.

5.     tag_t ug;  //实体声明

6.     UF_CURVE_line_t line_coords;  //创建直线函数

7.     line_coords.start_point[0] = 0; //创建点起始坐标

8.     line_coords.start_point[1] = 0;

9.     line_coords.start_point[2] = 0;

10.     line_coords.end_point[0] = 20;  //创建点终止坐标

11.     line_coords.end_point[1] = 20;

12.     line_coords.end_point[2] = 0;

13.     UF_CURVE_create_line(&line_coords, &ug); //由两点生成一条直线

14.

15.

16.     uf_list_p_t obj, features;  //链表

17.     UF_MODL_create_list(&obj);               // 创建链表

18.     UF_MODL_put_list_item(obj, ug);  // 把创建的直线加入到链表

19.     char * taper_angle = "0.0";      //锥角

20.     char * limit[2] = { "0", "20" };  //拉伸开始与结束值

21.     double point[3] = { 0, 0, 0 };     //点坐标（本例是使用已创建的直线进行拉伸）

22.     double direction[3] = { 0, 0, 1 }; //拉伸失量

23.     UF_FEATURE_SIGN   sign = UF_NULLSIGN; //创建新几何实体

24.     UF_MODL_create_extruded(obj, taper_angle, limit, point, direction, sign, &features);//拉伸特征

25.

26.

27.     /* Terminate the API environment */

复制代码
