NX2212UG基础入门视频教程,复制曲线使用方法

2022-12-29 21:19     发布者: ug网 评论 0 查看 591
使用复合曲线可从工作部件中抽取曲线和边。抽取的曲线和边随后会在添加倒斜角和圆角等详细特征后保留。要从同一个装配中的其他部件抽取曲线和边,可使用 WAVE 几何链接器命令中的复合曲线选项。复合曲线使用方法:1. ...
使用复合曲线可从工作部件中抽取曲线和边。抽取的曲线和边随后会在添加倒斜角和圆角等详细特征后保留。
要从同一个装配中的其他部件抽取曲线和边,可使用 WAVE 几何链接器命令中的复合曲线选项。

复合曲线使用方法:
1.选择主页选项卡→特征组→抽取几何特征 。
2.从抽取几何元素类型列表中,选择复合曲线。
在曲线组中,选择曲线 选项处于活动状态。

3.选择曲线以创建复合曲线特征。

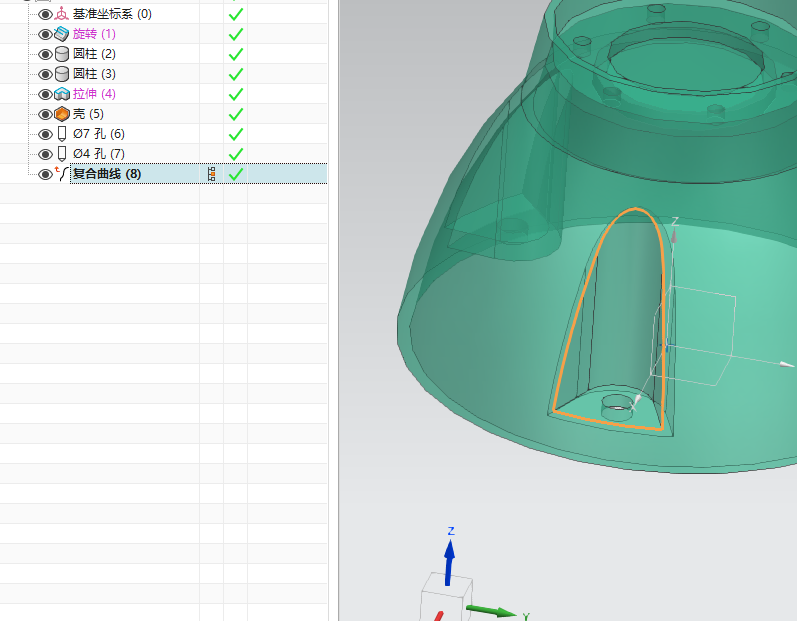

 对于本例,选择了高亮显示的边。
 注释:选择闭环曲线时,指定原始曲线 选项处于活动状态,您可以更改原始曲线。

4.单击确定或应用,以创建复合曲线特征.
