NX2212ug教程全集桥接曲线使用方法

2022-12-28 20:53     发布者: ug网 评论 0 查看 900
使用桥接曲线命令可以创建通过可选光顺性约束连接两个对象的曲线。也可以使用此命令跨基准平面创建对称的桥接曲线。下例中显示了一条曲面边和一条曲线上的点之间的五条桥接曲线。桥接曲线在交点处与曲面边相切。桥接 ...
使用桥接曲线命令可以创建通过可选光顺性约束连接两个对象的曲线。也可以使用此命令跨基准平面创建对称的桥接曲线。

下例中显示了一条曲面边和一条曲线上的点之间的五条桥接曲线。桥接曲线在交点处与曲面边相切。


桥接曲线使用方法:
本示例说明如何使用相切桥接曲线在两个不同的直径之间进行过渡。最终部件包含四条桥接曲线和一条基于这些曲线的通过曲线网格的曲面。

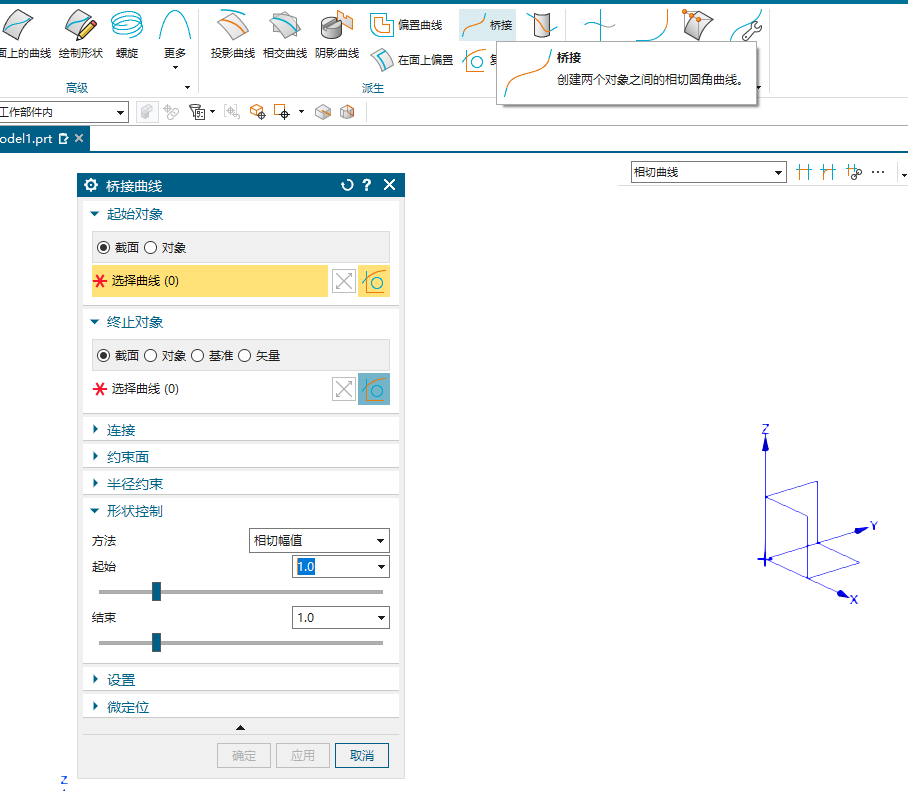

1.选择曲线选项卡→派生曲线组→桥接曲线 。
2.要在部件底部定义直曲线的起点与终点,则在 (1) 与 (2) 处选择曲线端点。


3.要完成第一条桥接曲线,则单击应用。
4.要定义第二条曲线的起点与终点,则在 (3) 与 (4) 处选择曲线端点。


5.要更改起点的相切幅值,则单击 (5) 处的手柄并键入 2,然后按 ENTER 键。


6.要完成该曲线,则单击应用。
7.要创建最后两条桥接曲线,则选择起点与终点,然后单击应用。
下图显示最终部件,包括基于这些桥接曲线的通过曲线网格曲面
