| 使用投影曲线命令可将曲线、边和点投影到面、小平面化体和基准平面上。
可以使投影方向指向指定的矢量、点或面的法向，或者与它们成一角度。NX 会修剪面的孔上或边上的投影曲线。
投影曲线使用方法： 1.选择曲线选项卡→派生曲线组→投影曲线 。
2.选择草图曲线并单击鼠标中键。
3.选择目标曲面。
4.在投影方向组中，从方向列表中选择沿矢量。

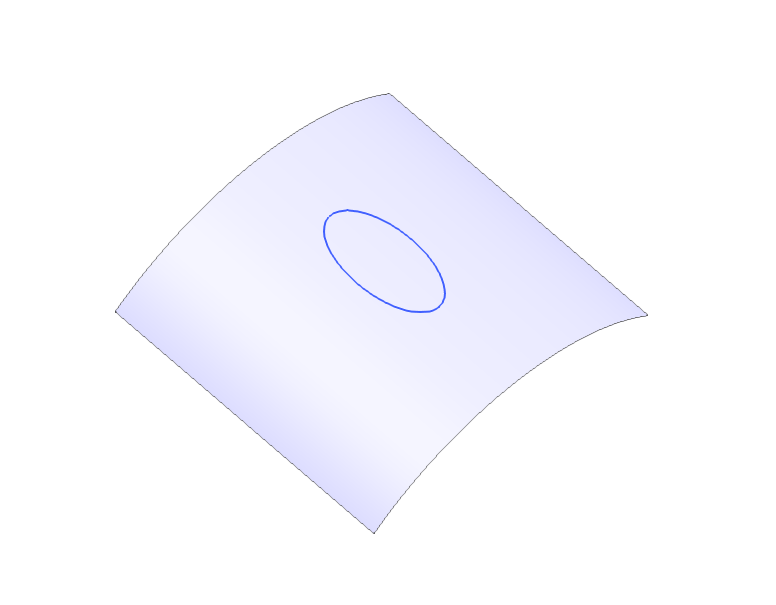

5.从矢量列表中选择 –Z。 6.在设置组中，确保选中关联选项。 7.单击确定。 由于投影曲线特征与输入曲线关联，对原始草图所作的任何更改都会更新该特征。在本例中，草图更靠近片体的前端，因此投影曲线沿该草图移动。 |
