Creo9.0工程图第一角法与第三角法相到设置教程

2022-11-4 20:22 发布者: creo 评论 0 查看 1824

在制作工程图时，常用的出图角法有第一角法和第三角法之法，那么，你知道如何在Creo9.0下对工程图角法进行切换么？下面来学习一下吧；1.打开Creo9.0，在绘图模式下，点击文件－准备－绘图属性；2.在弹出的对话框中， ...

在制作工程图时，常用的出图角法有第一角法和第三角法之法，那么，你知道如何在Creo9.0下对工程图角法进行切换么？下面来学习一下吧；

1.打开Creo9.0，在绘图模式下，点击文件－准备－绘图属性；

2.在弹出的对话框中，选择细节选项－更改；

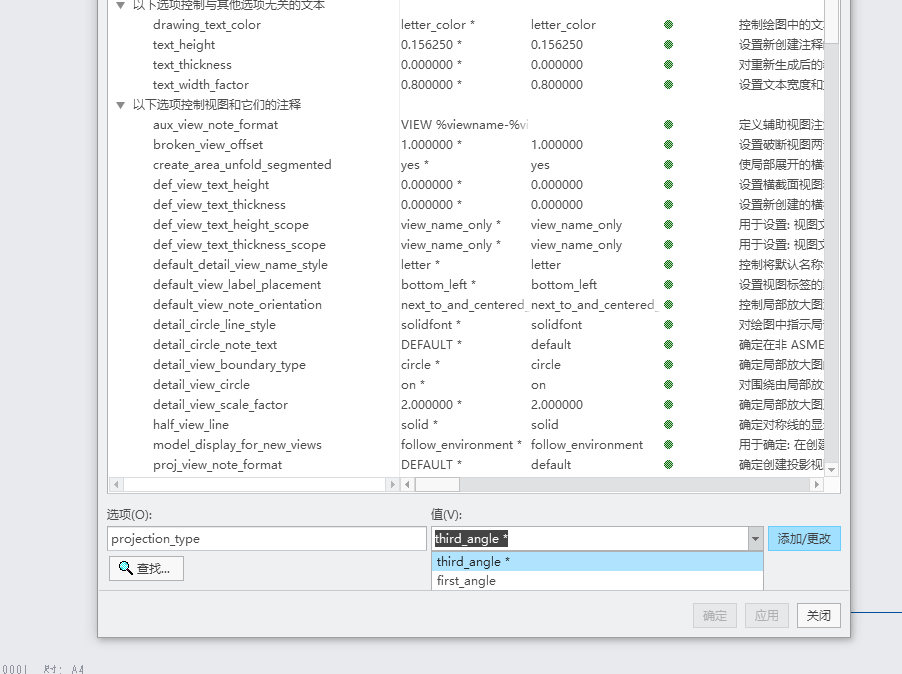

3.在下方的选项里输入Projection_type,其值可以选第一视角first angle和第三视角third angle。

4.以上设置方法为一次性设置方法，关闭软件再次打开设置不会更改。如要永久性设置需找到Creo安装目录下的 cns_cn.dtl 文件并添加一行 projection_type third_angle
CREO9.0永久设置/一次性设置第三视角/第一视角

注意cns_cn.dtl 用记事本打开，添加后保存即可以上为CREO9.0第三/一视角永久保存方法
