刚装上了CREO9.0版本，默认情况下，其的系统模板是英制的，一不小心，就创建了英制尺寸的零件，本文介绍如何设置软件默认的公制模板。

1.点击【文件】-【选项】-【配置编辑器】，如下图所示。我们可以看到Creo零件模板选项template_solidpart为采用的是prt模板，这个模板是英制的单位。

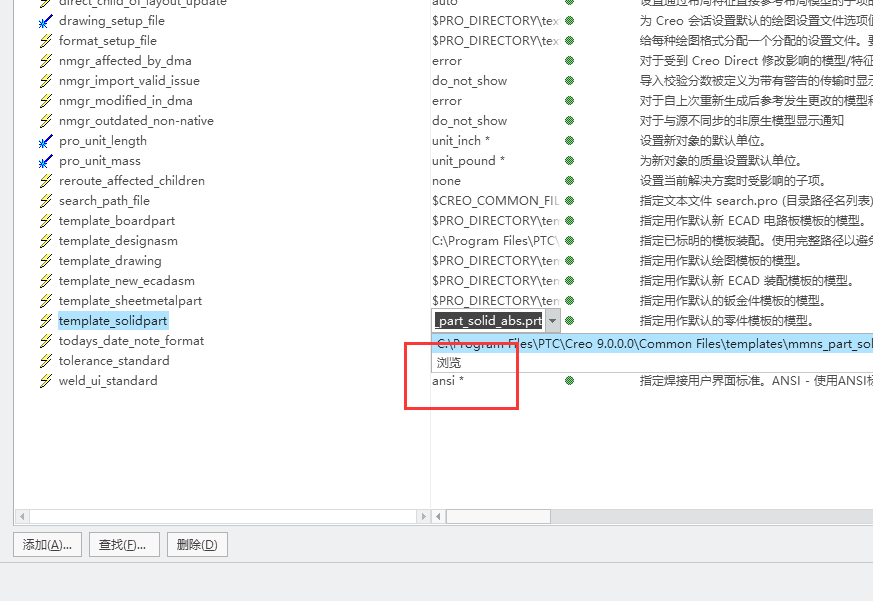

2.点击这个模板文件，可以看到一个“浏览”选项，然后点击它。

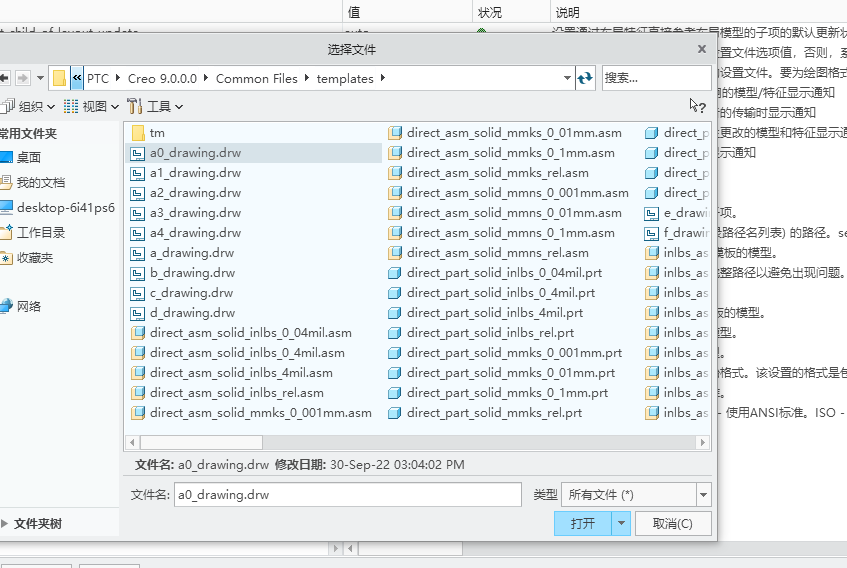

3.Creo的模板文件都保存在一个软件安装目录的templates文件夹中，如下图所示，找个这个文件夹，选择其中的mmns_part_solid.prt作为零件模板，默认路径如下：C:\Program Files\PTC\Creo 9.0.0.0\Common Files\templates\

4.采用同样的方法对组件的模板进行设置，将组件的模板设置为mmns_asm_design.asm。
5.设置好之后，还需要对设置的配置文件进行导出保存到Creo的起始目录，否则下次打开Creo软件之前的设置全部失效。点击窗口左下角的【导出配置选项】，将配置文件保存在Creo的起始目录中。默认路径：C:\Users\Public\Documents\
