[UG10.0教程] UG10.0自由曲面-X型使用教程-就上UG网

[复制链接]
ug9.0发表于 2015-8-7 07:04:33 | 显示全部楼层 |阅读模式
学UG就上UG网:

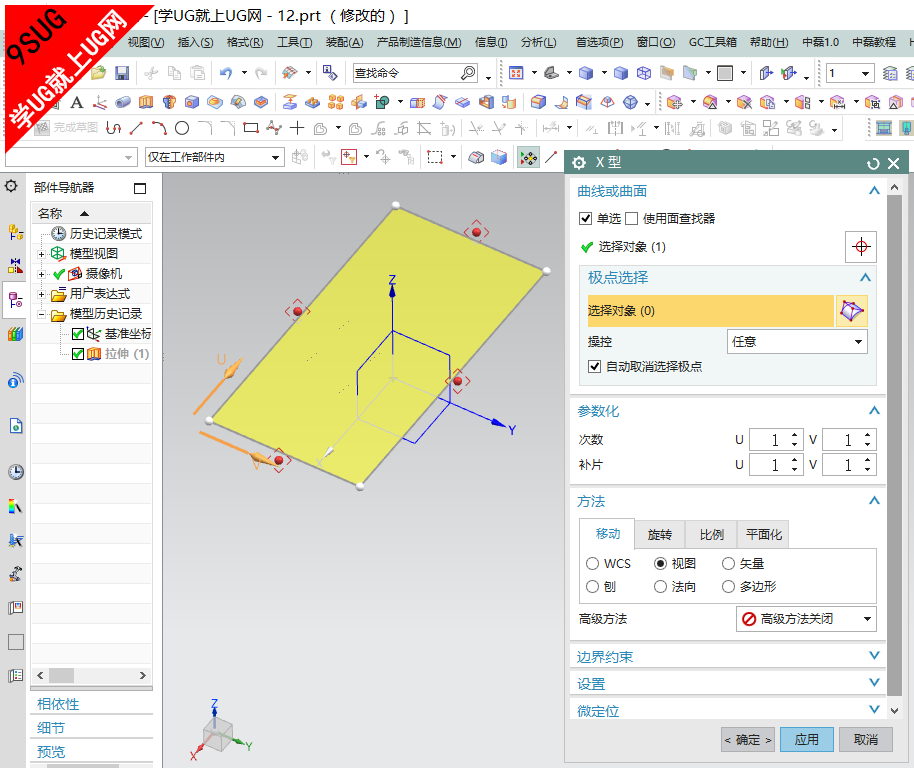

X型指:单选-选择要编辑的单个或多个曲面或曲线;使用面查找器:1、在选中单选复选框时可用。2、显示面查找器组来基于几何条件标识面。如下图要在UG10.0下做此曲面的X型;

UG10.0X型

UG10.0X型

选择对象:
当面查找器复选框清除时可用。
选择要编辑的曲面或曲线。
  • 如果选择了非 B 样条曲线,则应将该曲线转换为 B 样条曲线之后再编辑。
  • 如果选择了曲线特征,则该曲线特征的参数将被移除,系统随后在编辑前将该曲线特征转换为 B 样条曲线。
要将 X 型设为样条编辑的首选命令,在文件选项卡→首选项→建模→自由曲面中选择 X 型按钮。

X型

X型

也可以在用户默认设置中设置样条上的默认操作。
编辑 X 型特征时,您可取消选择 X 型特征的原始面,并选择其他面作为该 X 型特征的父面。

选择面:
面查找器复选框选定时可用。选择要编辑的面。

面查找器
当面查找器复选框选定时可用。
基于几何条件来选择其他面,例如它们的几何形状如何与选定面相比。

结果
列出建议的面。
将光标移到列表中的选项上时,相应的面会在图形窗口中高亮显示。可以选择选项复选框来选择高亮显示的面。
只有选中设置选项卡中的使用面查找器复选框时,“浏览”选项才可用。

设置
列出您可以用来选择相关面的几何条件。如果选择一个几何条件,结果选项卡将列出选中的面。
参考
列出可以参考的坐标系(用于指定对称平面及操纵手柄的初始方位)。
绝对 - 工作部件
绝对 - 显示部件
WCS - 工作部件
WCS - 显示部件
新 CSYS
如果选择新 CSYS,则指定 CSYS 选项可用。
次数/补片数:

当选择单个曲面时可用。
增加或减少选定曲面在 U和 V 向的次数和补片数。
更改次数会改变可供编辑的极点数。
补片数越少,不希望的拐点可能也就越少。
当减少次数或补片数时,最大偏差就显示在图形窗口中出现此偏差的点处。
屏幕上显示的最大偏差
提示:
还可以通过右键单击一个极点并选择以下某个选项来增加或减少次数:
+ U 向次数
- U 向次数
+ V 向次数
- V 向次数
当右键单击极点更改了 U/V 向次数时,对话框中相应的字段就会被填充以反映此更改。
范例操作:

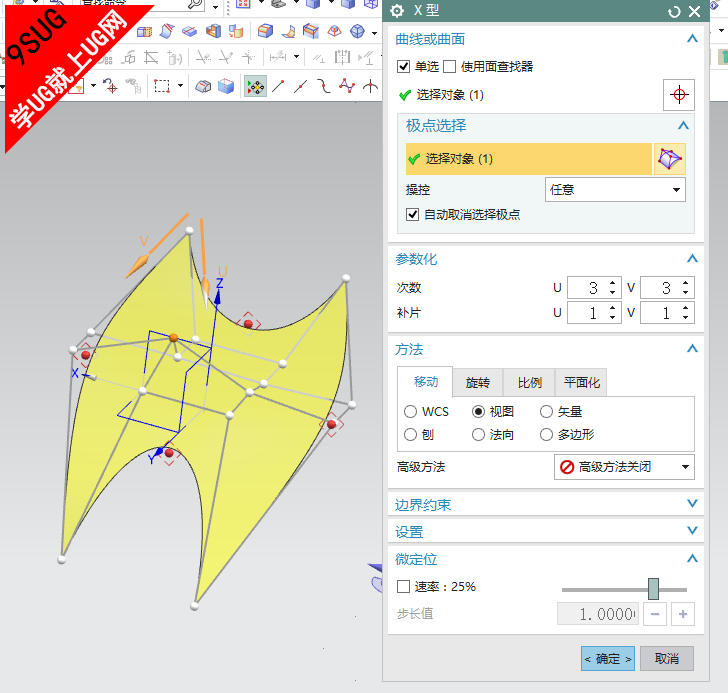

通过对参数化次数与补片的设置,在增加完极点后,通过随意的调节,最终使用X型完成的曲面如图;
X型自由曲面使用情况:
通过X型命令的操作,可以在UGNX10.0软件下随意地更改曲面的形状,以达到快速编辑的NX自由曲面的目的;
